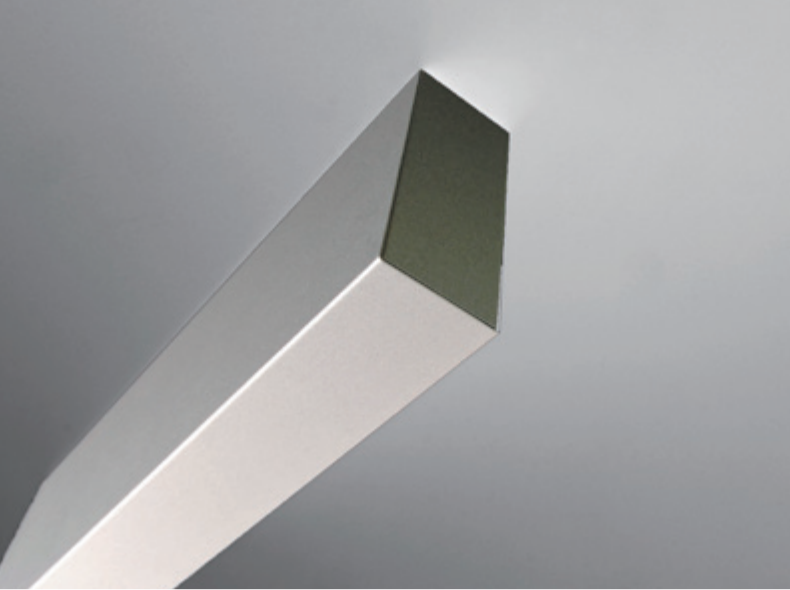

アルミデザインルーバー

MRラインは、シンプルで流れるようなラインデザインで、さまざまな天井空間を演出できるのが魅力です。表面仕上げはメタル調のカラーアルミや木目調など豊富なラインナップを取り揃えたデザインルーバーです。取付方法は天井ボード面等への直天工法から、野縁受へ直接取り付けるスケルトン工法と施工性に優れています。
カタログ
図面
施工事例
お問い合わせ

目次
・製品仕様　・特殊金具　・納まり図　・点検口　・付属品

製品仕様（寸法/単位:mm）

標準サイズ

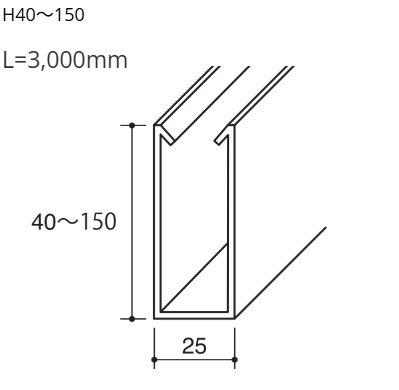

MRライン-25

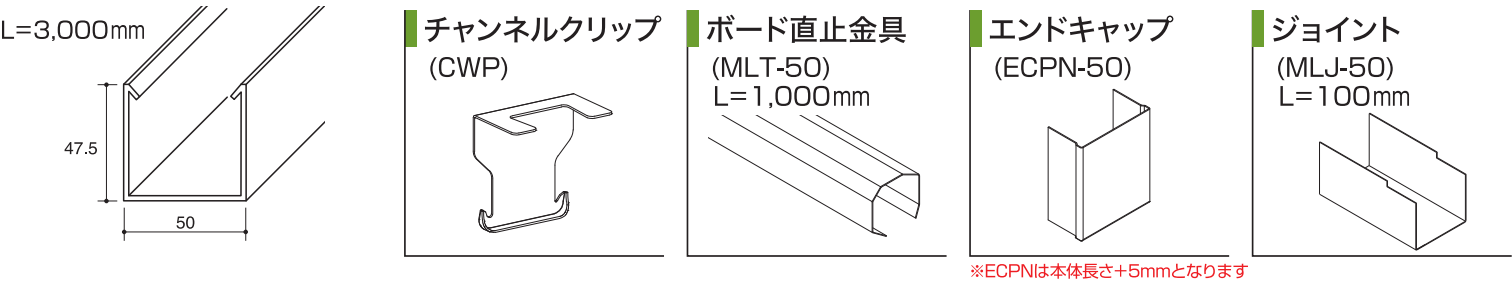

MRライン-50

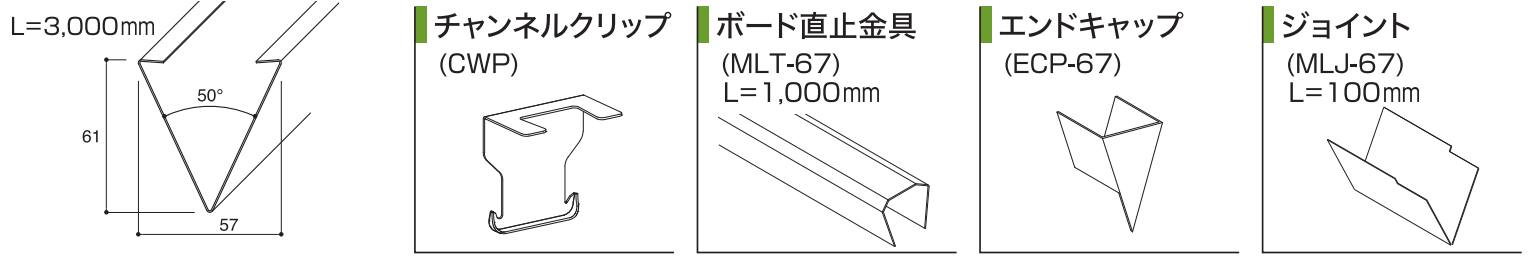

MRライン-67

●チャンネルクリップは当社推奨品をご使用ください。詳細につきましては、お問い合わせください。
●寸法公差の検査基準は全長Lに対して−0mm・＋5mmです。

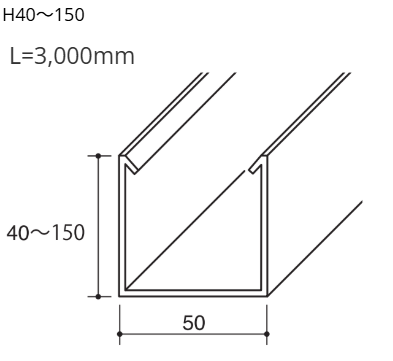

特注対応可能サイズ

特注 MRライン-25
特注 MRライン-50

●対応可能色はカラーバリエーションをご参照ください。

カラーバリエーション

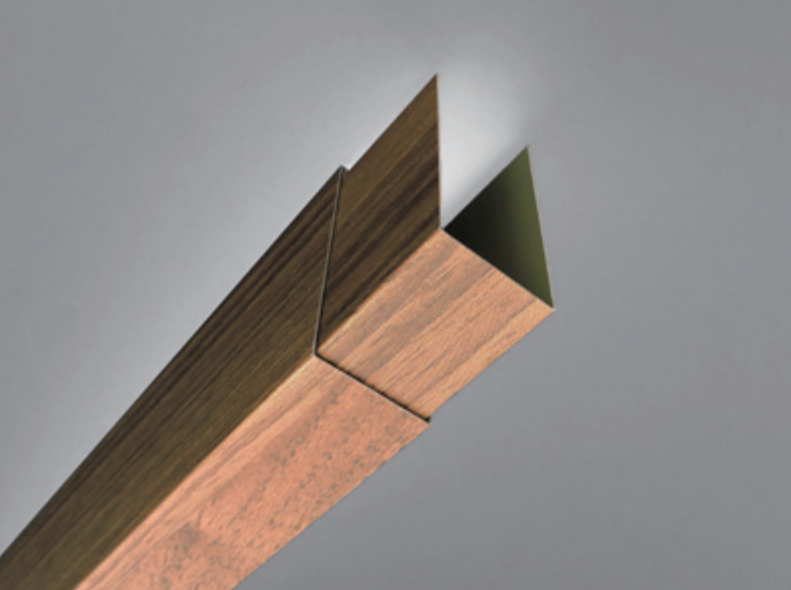

木目調　t=0.6
【使用箇所】軒天・エントランス・屋内等

W-L1
シダー（杉柾）
W-L2
パイン（松柾）
Y-L3
ヨーロピアンチェリー
【特注サイズ対応可能色】
Y-L4
アーバンウォールナット
【特注サイズ対応可能色】
※Y-L5
ホワイトアッシュ
【特注サイズ対応可能色】

Y-L5は在庫がなくなり次第廃番です。

木目調外装仕様　t=0.75
【使用箇所】軒天・屋内・屋外（直射日光可）

Y-G6
スモーキーオーク
Y-G7
ナチュラルオーク
Y-G8
オールドチーク

■木目調の材質
アルミニウム板に塩化ビニルシートを貼り合わせたポリ塩化ビニル被膜金属板です。
アルミニウムの優れた特長と塩化ビニルの持つ豊かな装飾性を兼ね備えています。

■不燃認定番号
木目調: NM-5122-1　木目調外装仕様: NM-5316(1)

同じ色番であっても、コイルロットが異なる場合は色味に差異が生じますので、ご注意ください。

モニター環境により、実際の商品の色合いと多少異なってみえる場合があります。

予告なく仕様変更・廃色することがございますので、ご了承ください。

ご使用される環境・季節（特に冬季）により、稀にプレッシャーマークと呼ばれる斑・艶が発生する場合がありますが、気温・室温の上昇を受け次第に消えてまいります。

カラーアルミ　t=0.6
【使用箇所】軒天・屋内・屋外（直射日光可）

C-222
ライトアイボリー
C-223
フレッシュホワイト
【特注サイズ対応可能色】
C-226
クールホワイト
C-112
ブロンズ
C-113
ダークグレー
C-116
ウォームブラウン
C-331
シルバー
【特注サイズ対応可能色】
C-551
ステンカラー
【特注サイズ対応可能色】
C-552
マットシルバー
C-773
ブラック
【特注サイズ対応可能色】

■不燃認定番号
カラーアルミ: NM-8597

同じ色番であっても、コイルロットが異なる場合は色味に差異が生じますので、ご注意ください。

モニター環境により、実際の商品の色合いと多少異なってみえる場合があります。

予告なく仕様変更・廃色することがございますので、ご了承ください。

ご使用される環境・季節（特に冬季）により、稀にプレッシャーマークと呼ばれる斑・艶が発生する場合がありますが、気温・室温の上昇を受け次第に消えてまいります。

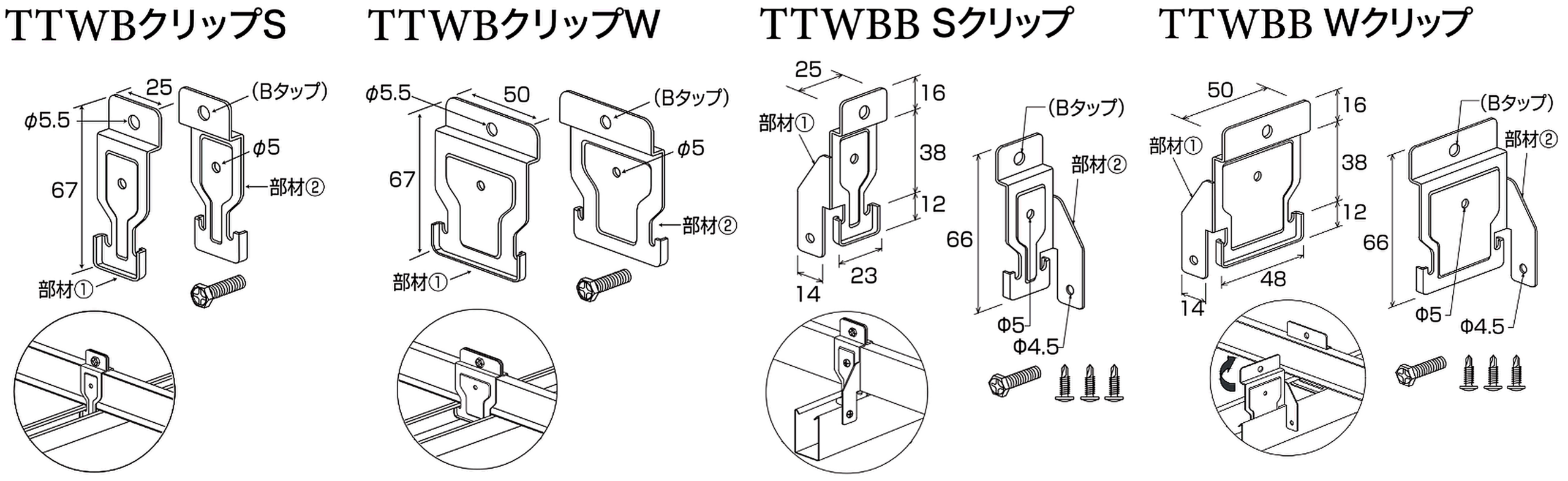

特殊金具

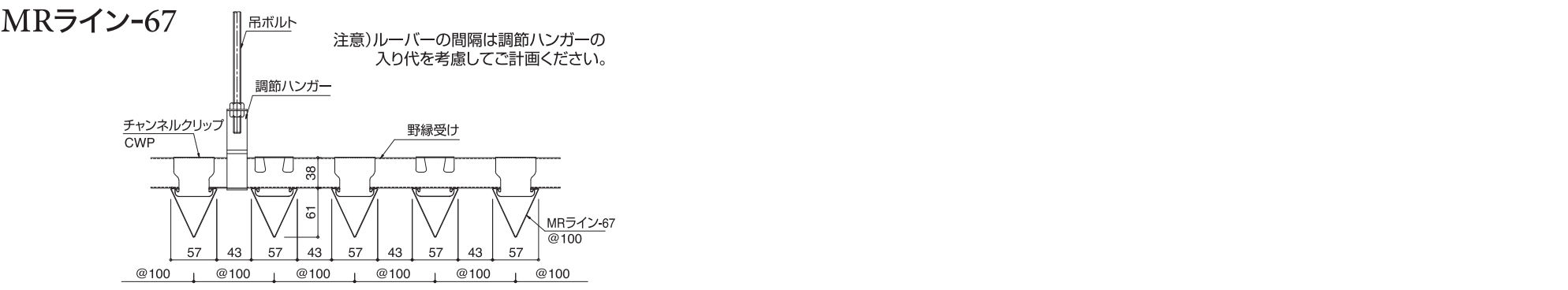

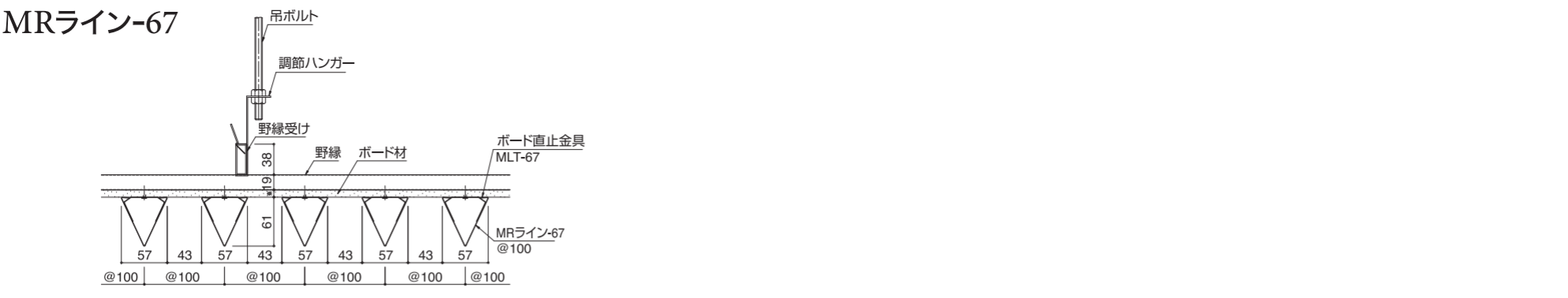

納まり図

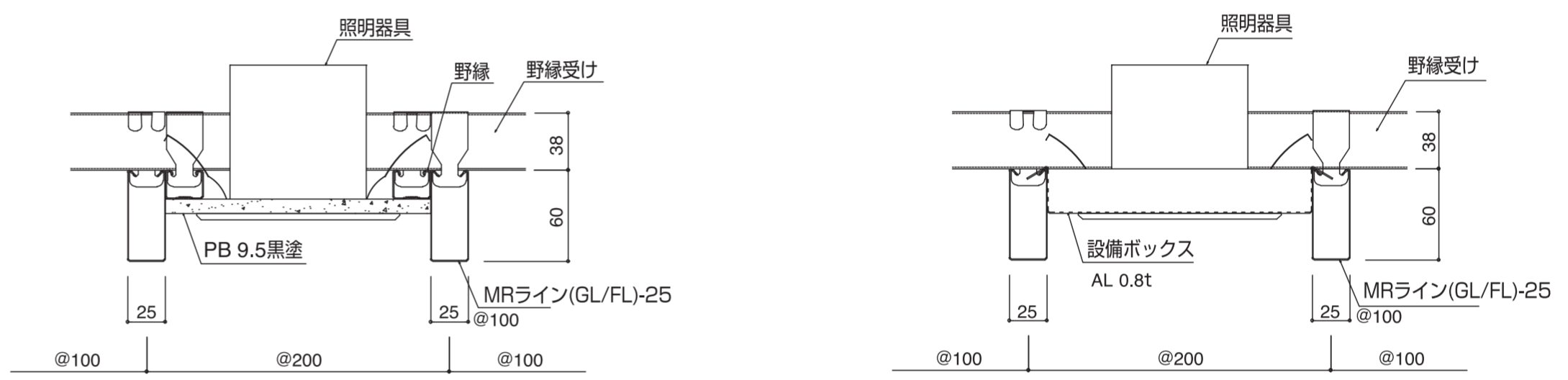

設備 納まり例

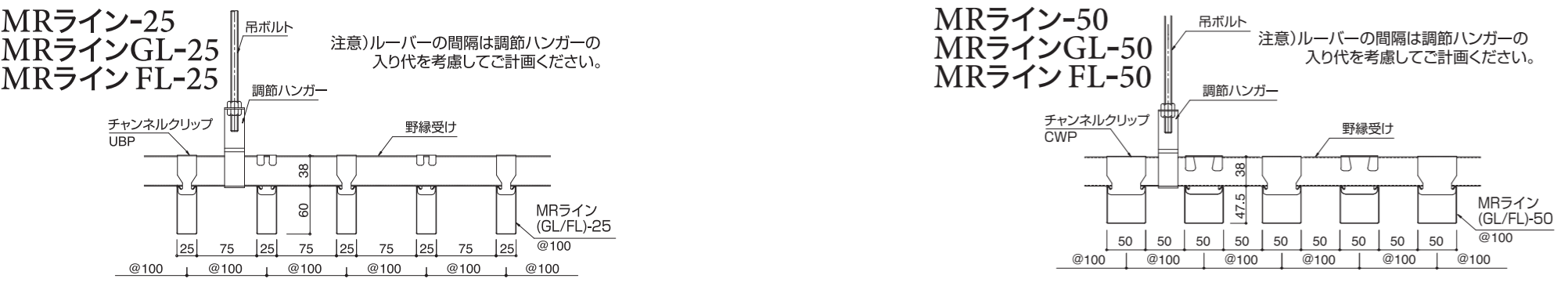

軽量下地組み込み仕様

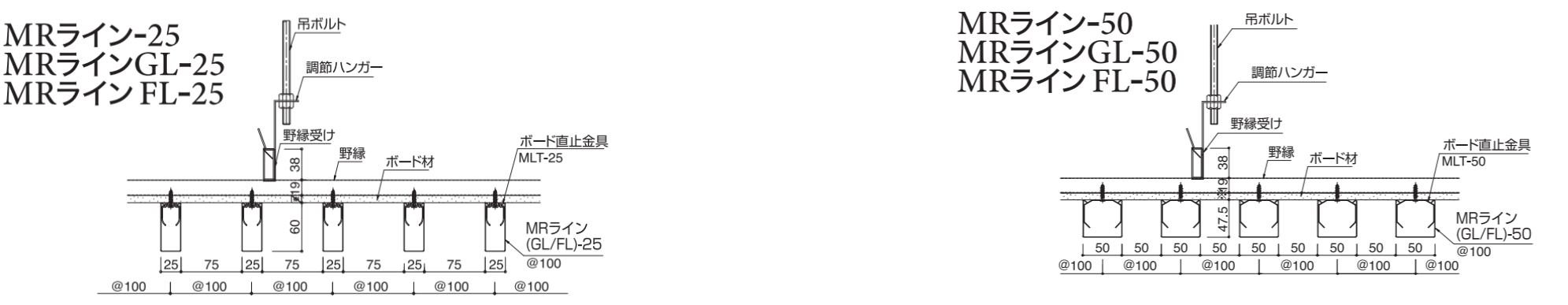

ボード下地直止め仕様

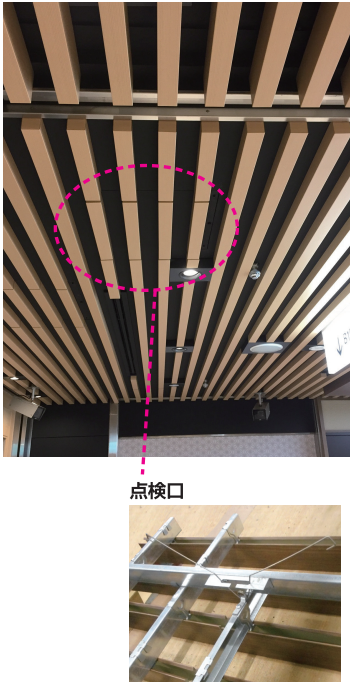

点検口 MRライン-25用

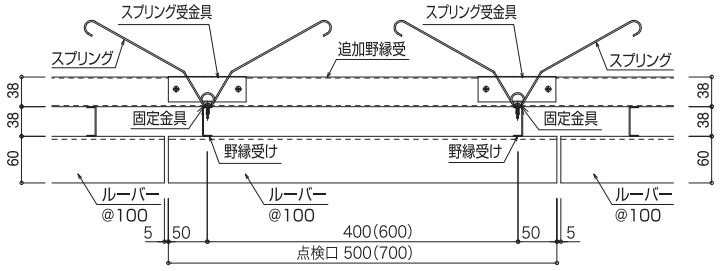

点検口 断面

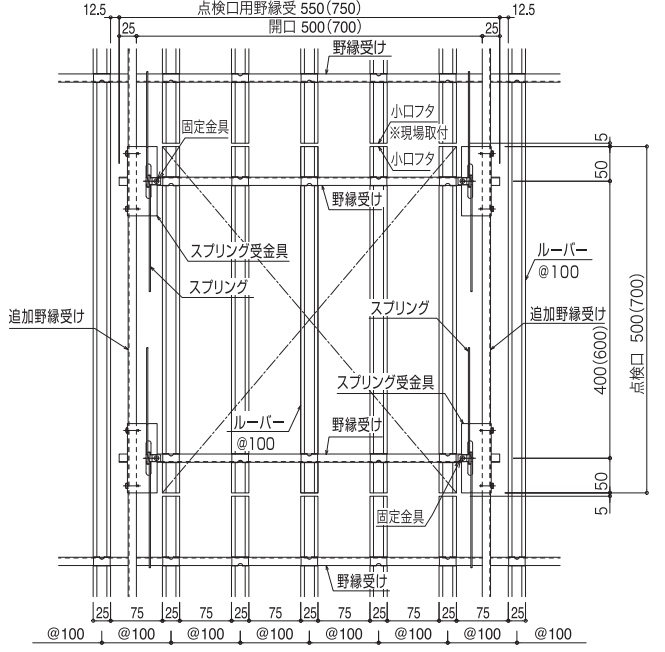

点検口 詳細図

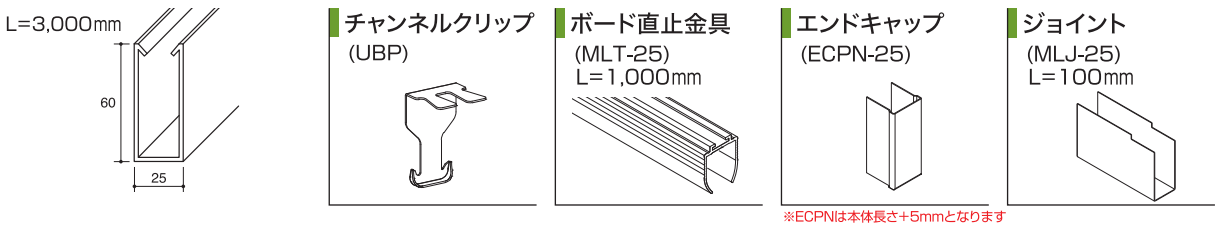

付属品

MLT-25 ボード直止金具
MLT-50 ボード直止金具

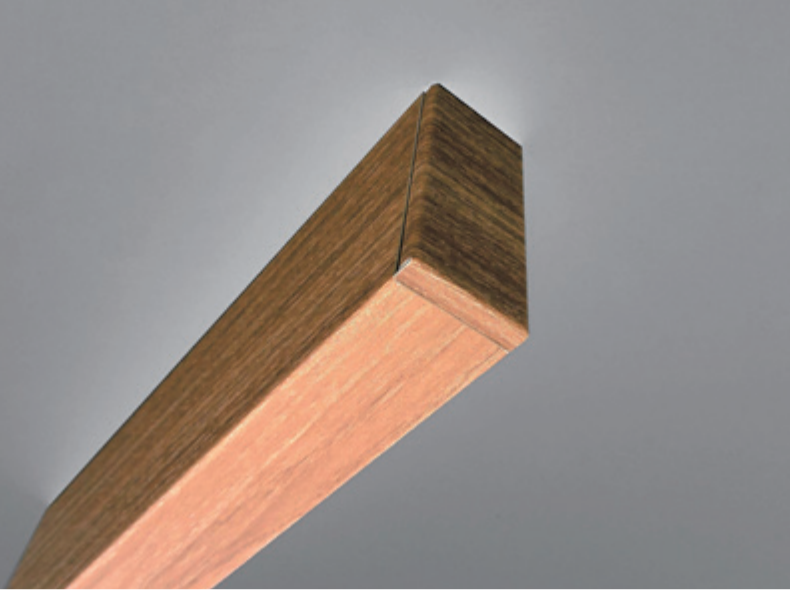

ECPN-25 エンドキャップ
※ECPNは本体長さ＋5mmとなります
ECP-25 エンドキャップ

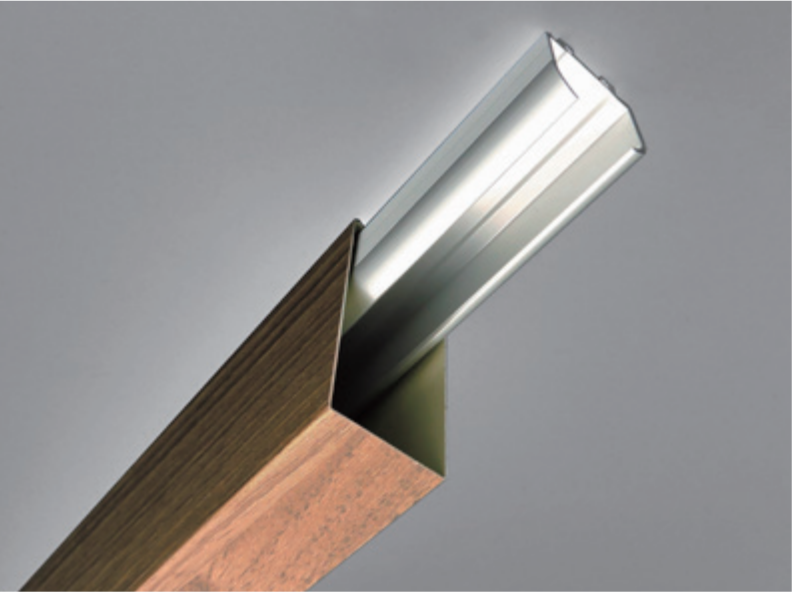

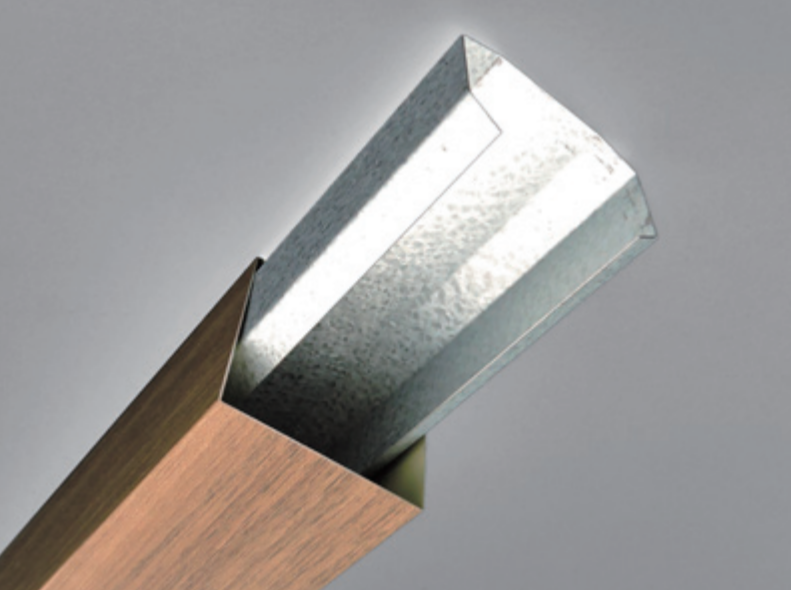

MLJ-25 ジョイント
