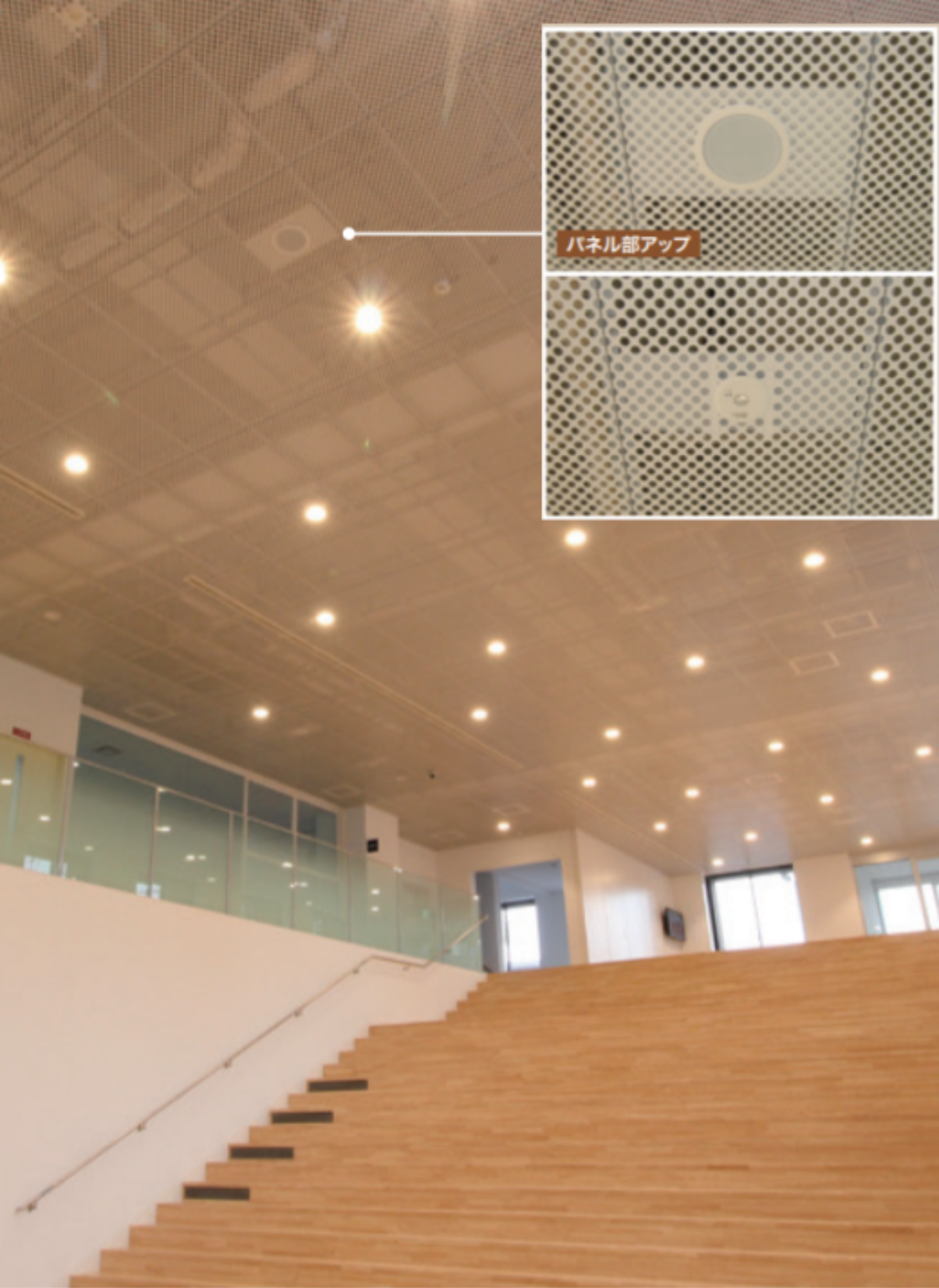

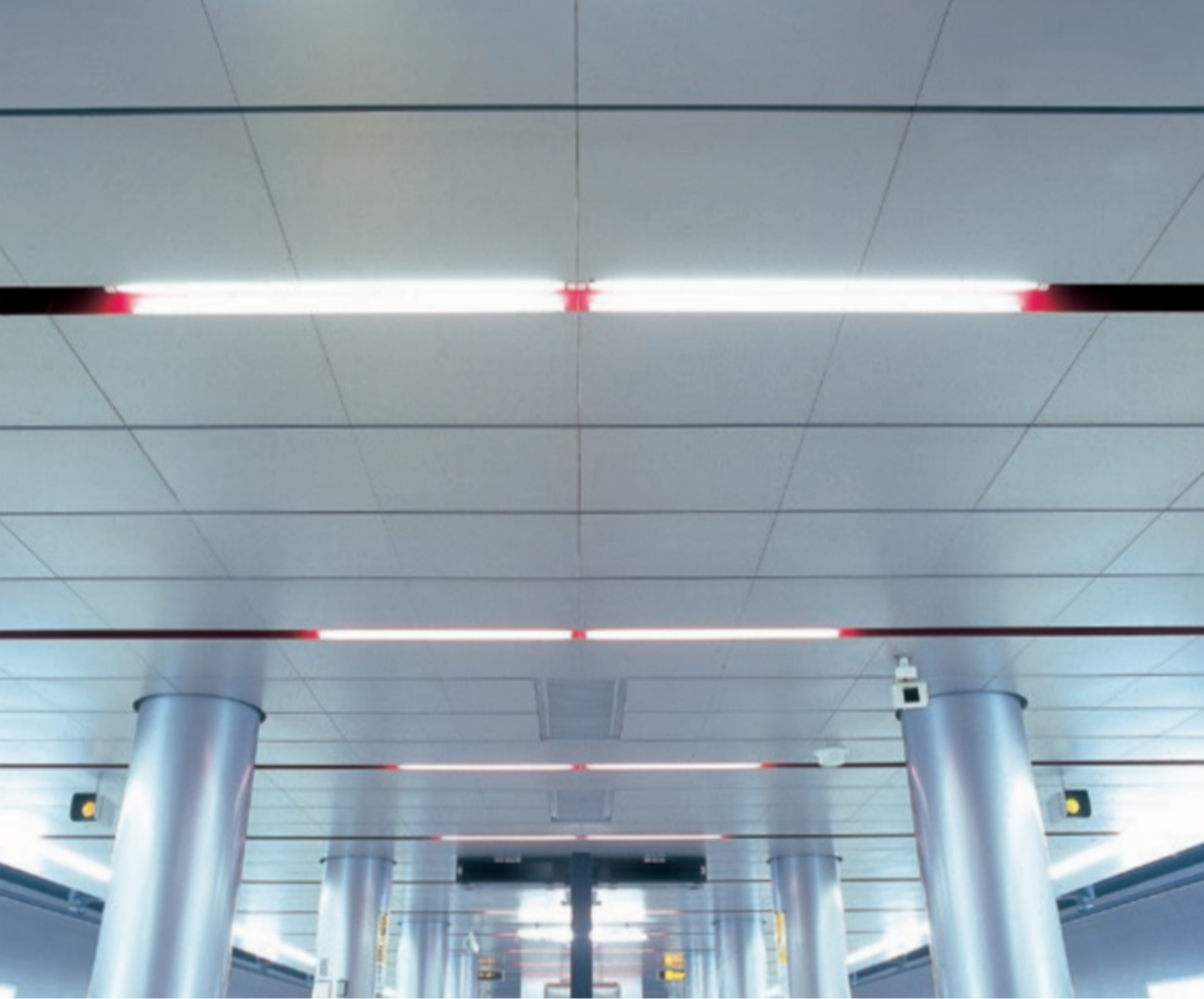

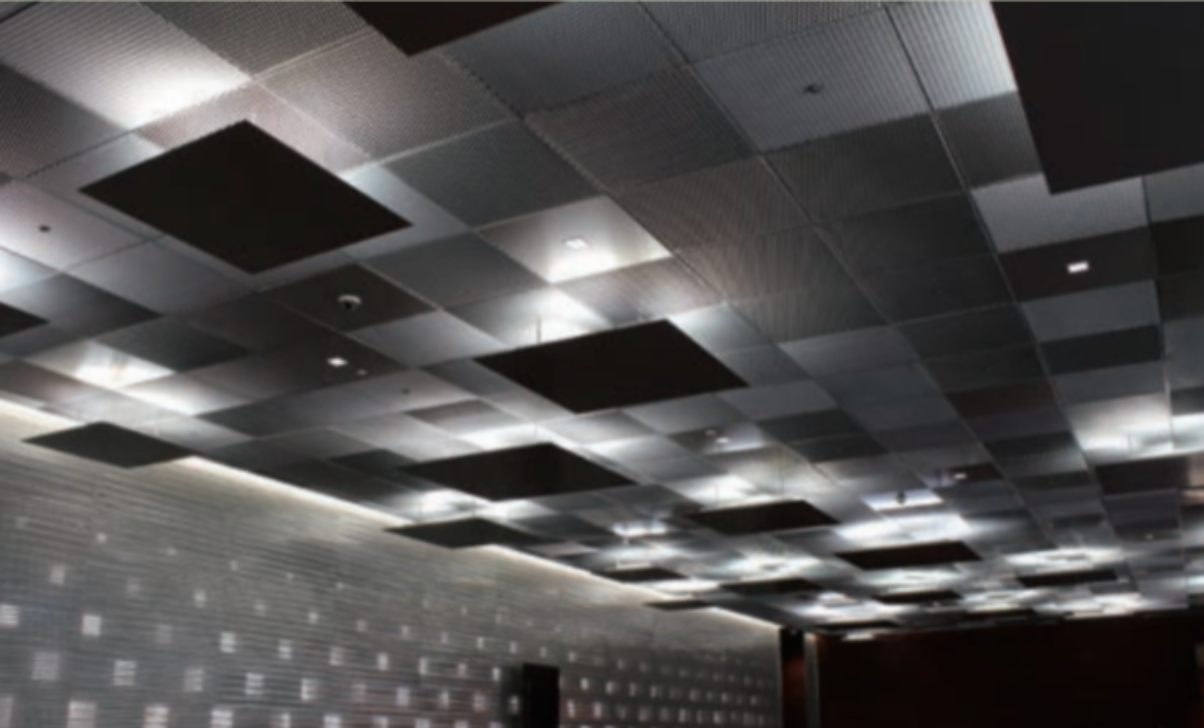

UBシステム

UBシステムの大きな特長に脱着可能な「SNAP IN工法」があります。パネルワンタッチ施工のことで、ビスを使わないためビス頭を隠す施工も必要なく、意匠性に優れ、脱着が容易でメンテナンスに優れたシステム天井です。

目次
・SNAP IN工法（パネルワンタッチ施工）　・製品仕様　 ・点検口

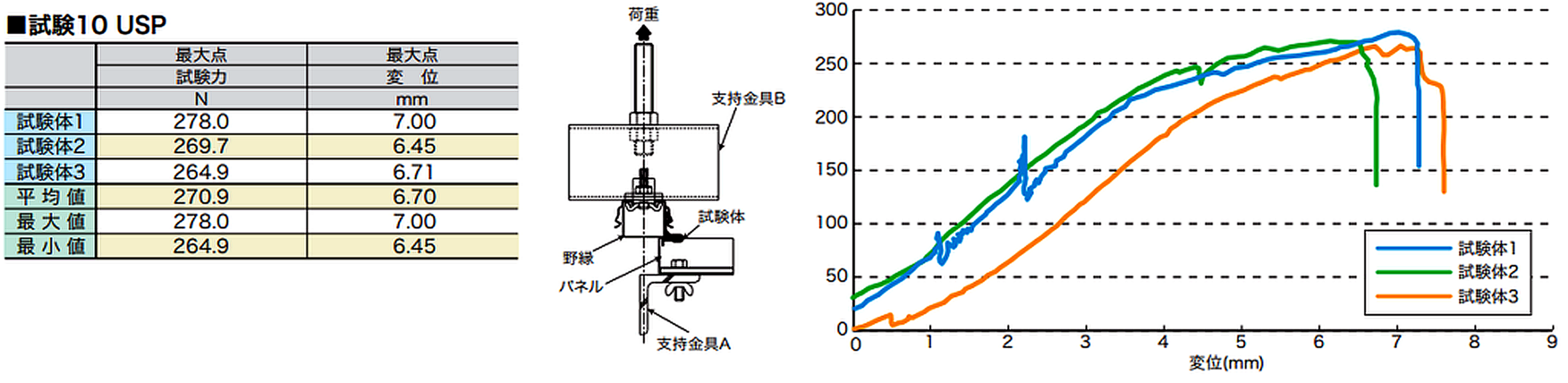

・断面納まり図　 ・施工手順　 ・パネル耐震試験　 ・部材強度試験　 ・施工例

SNAP IN工法（パネルワンタッチ施工）

東大阪ブランド認定製品

UBシステムの大きな特長にSNAP IN工法があります。

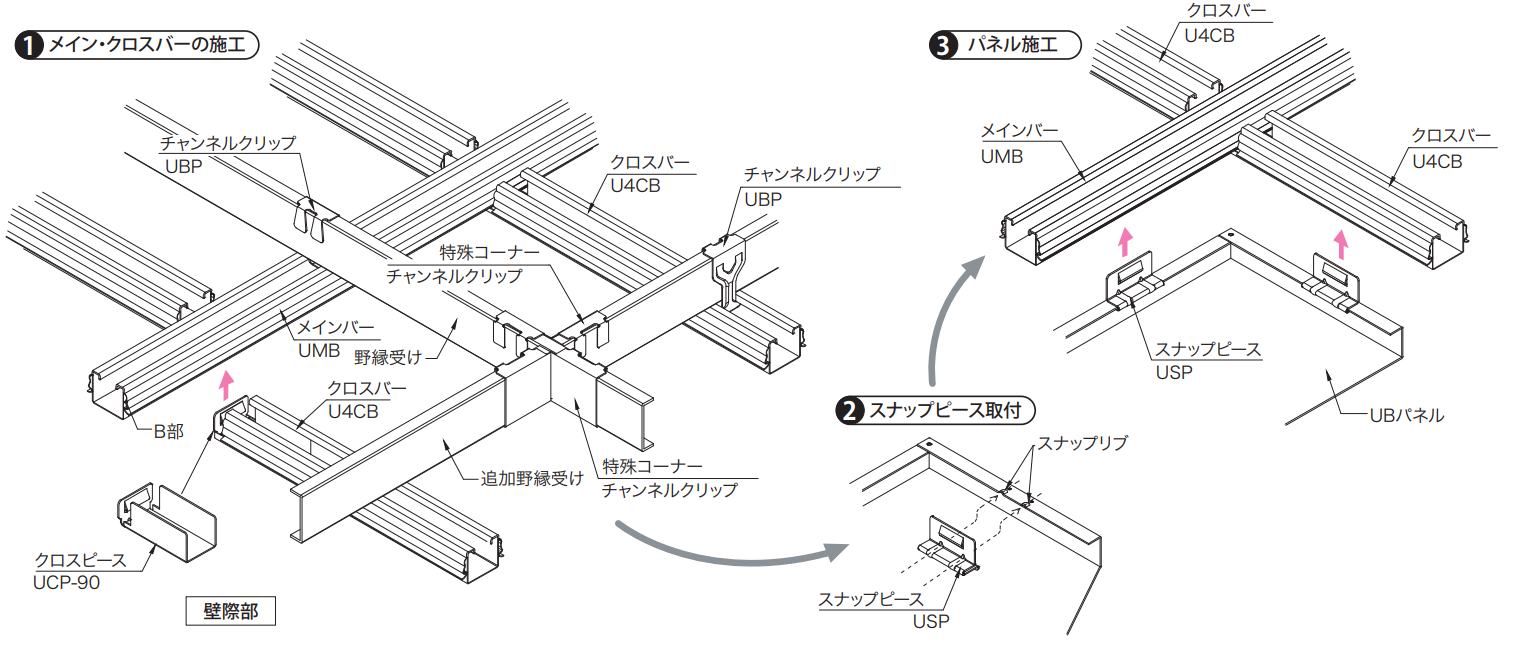

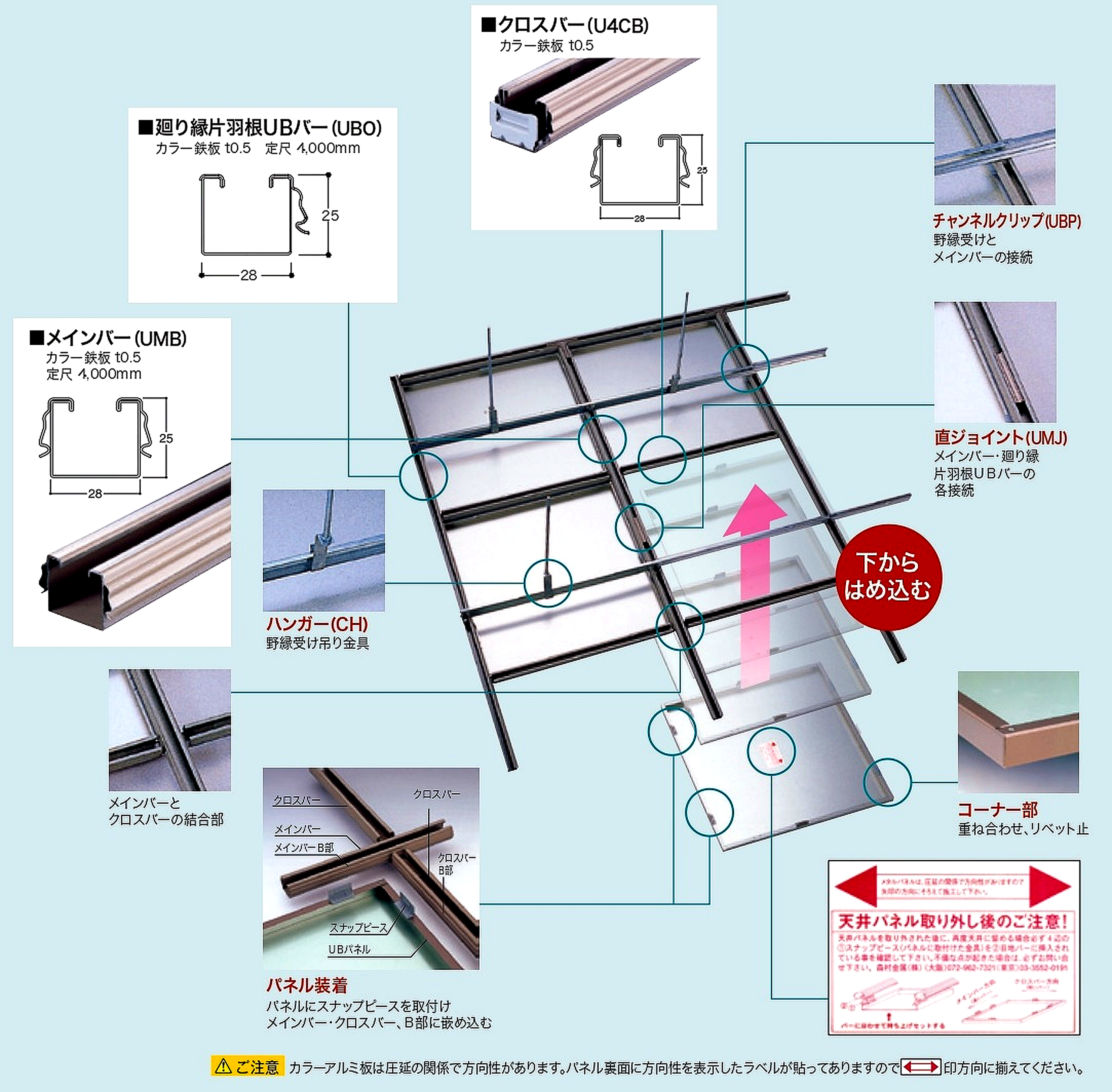

パネルワンタッチ施工のことで、スラブより吊りボルトを下げ、ハンガーにより野縁受け（38チャンネル）をセットし、チャンネルクリップでUBメインバーを架設。クロスバーを交叉組してできたUBバーの表面からスナップピースを取り付けたパネルを両手で押し上げると、カチッと音がしてワンタッチで装着できます。
ネジを使わないため、ネジ頭を隠す施工も必要なく意匠性に優れ、脱着が容易なためにメンテナンスも比較的簡単です。

製品仕様（寸法/単位:mm）

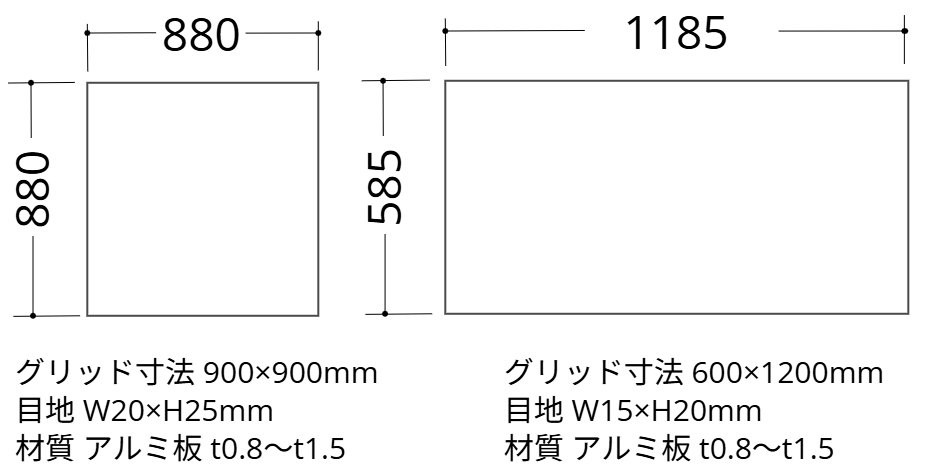

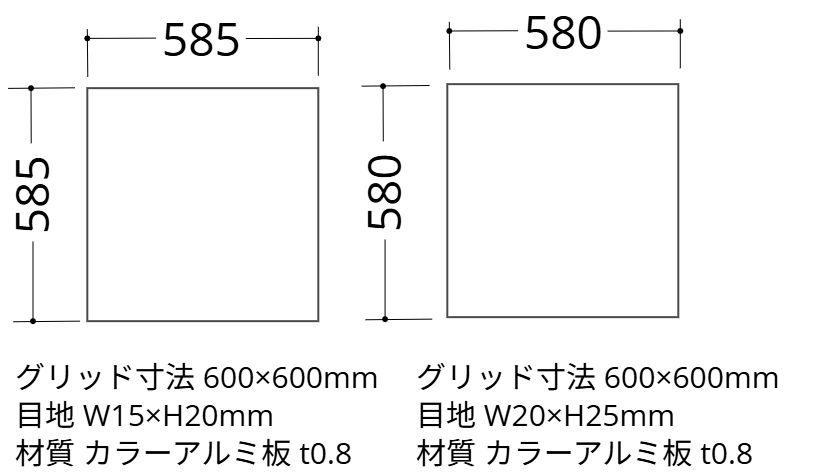

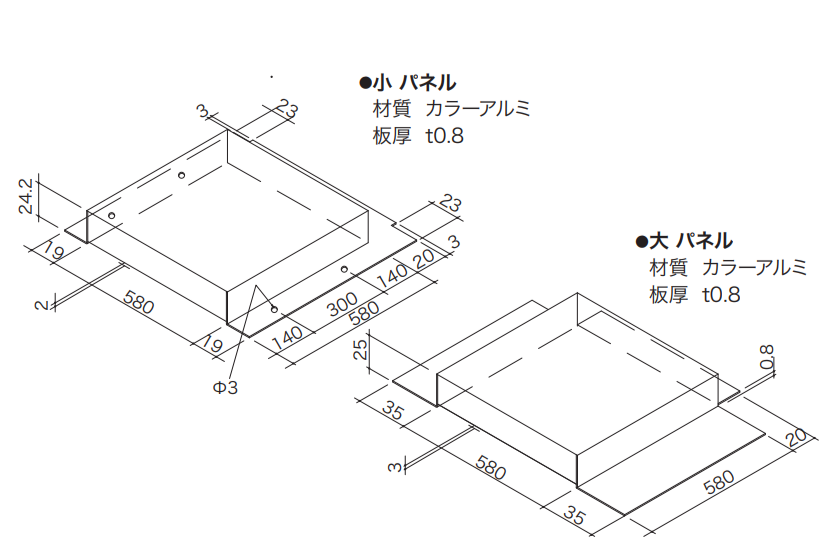

UB System パネルサイズ

■標準仕様

■受注生産（焼付塗装仕様）　サイズ例

カラーバリエーション

■パネルカラー

C-331
シルバー

C-551
ステンカラー

■UBバーカラー

S-56
ライトシルバー

同じ色番であっても、コイルロットが異なる場合は色味に差異が生じますので、ご注意ください。

上記以外のご指定色はご相談下さい。

モニター環境により、実際の商品の色合いと多少異なってみえる場合があります。

現物サンプルをご用意しています。御入用の方は別途ご請求ください。

ご注意 カラーアルミ板は圧延の関係で方向性があります。パネル裏面に方向性を表示したラベルが貼ってありますので⇔印方向に揃えてください。

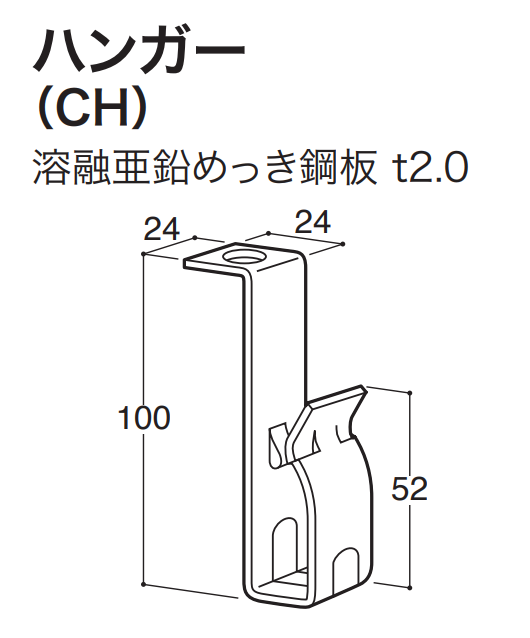

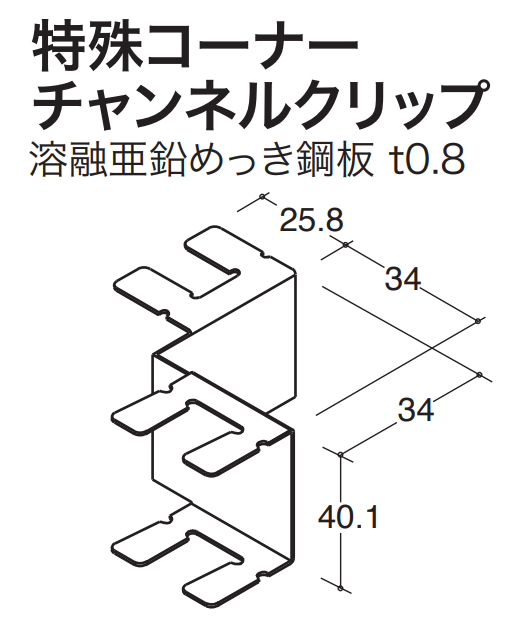

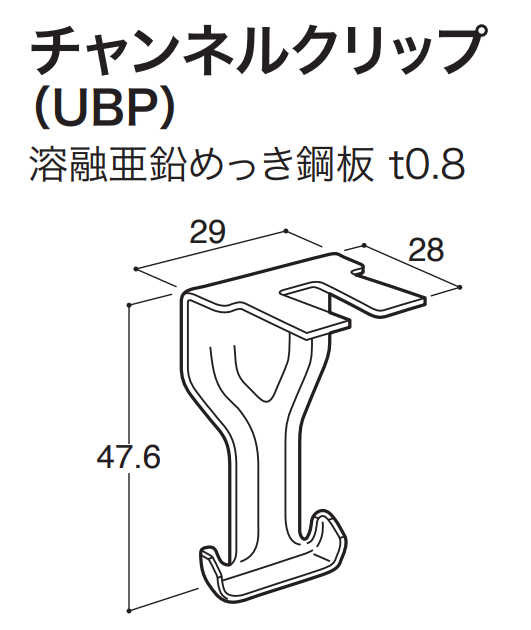

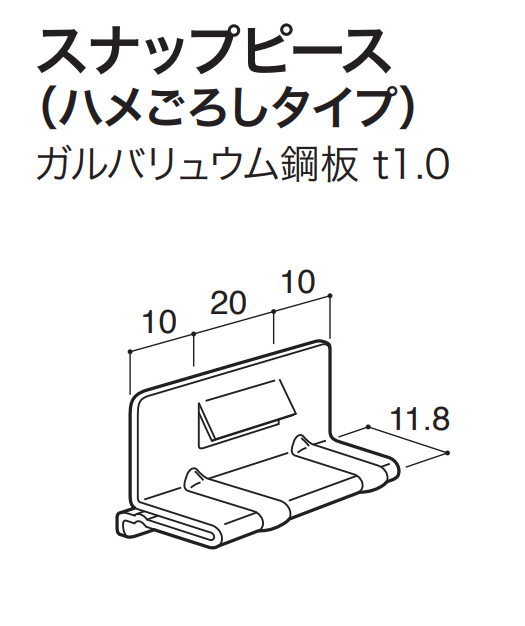

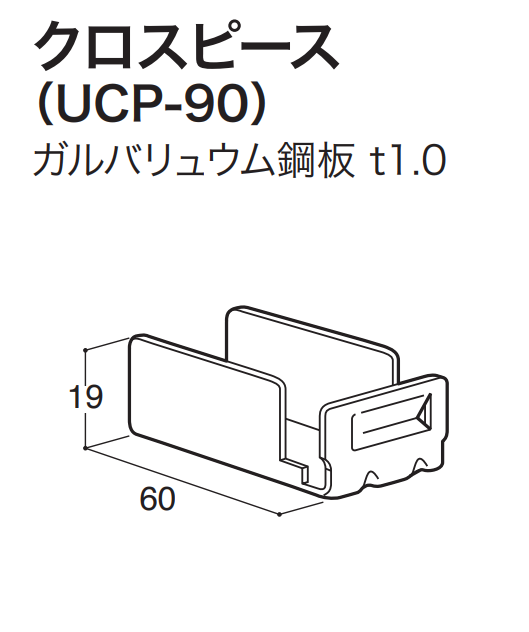

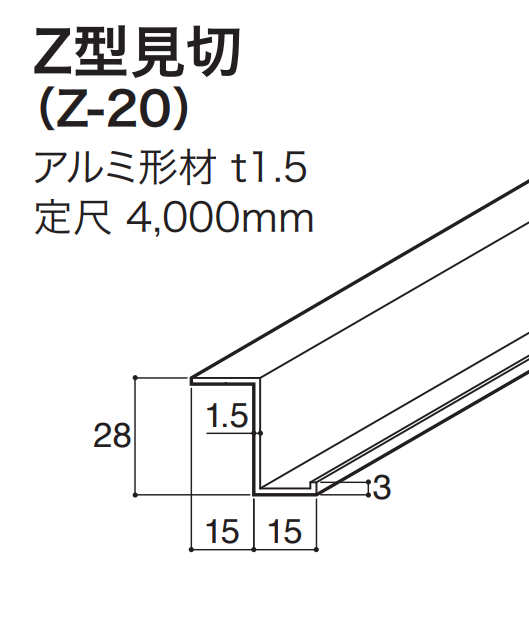

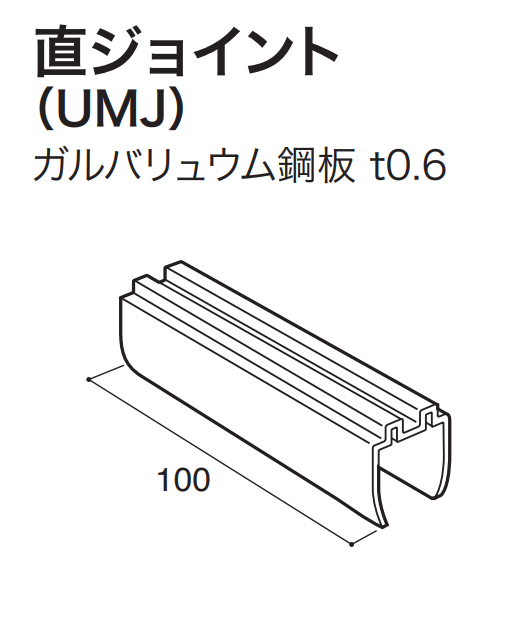

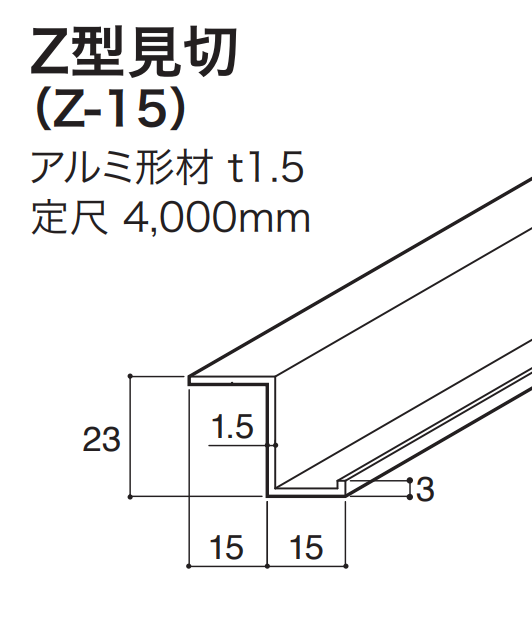

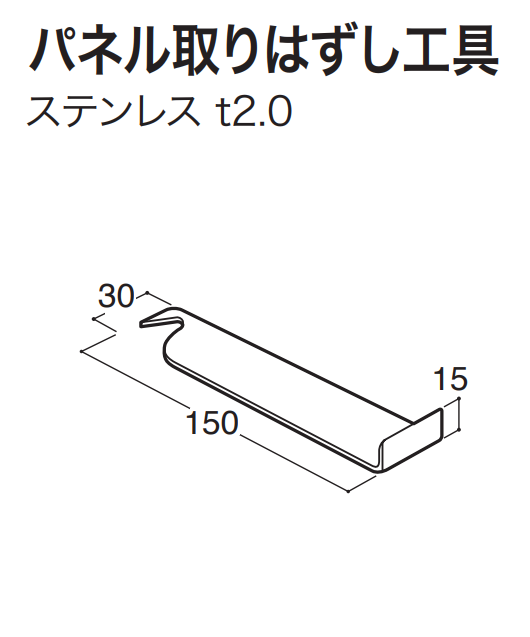

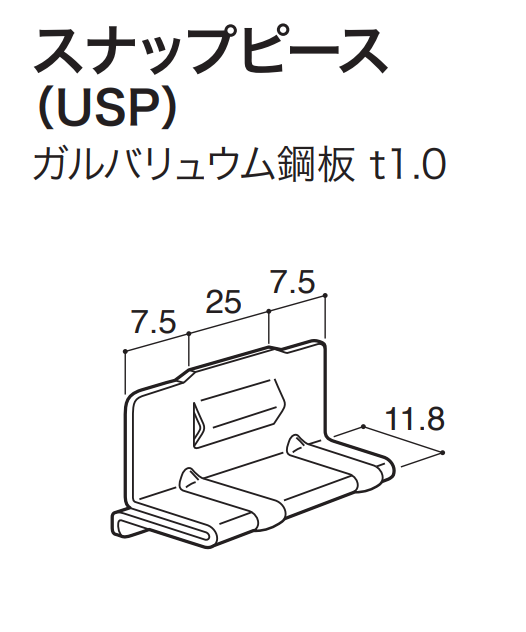

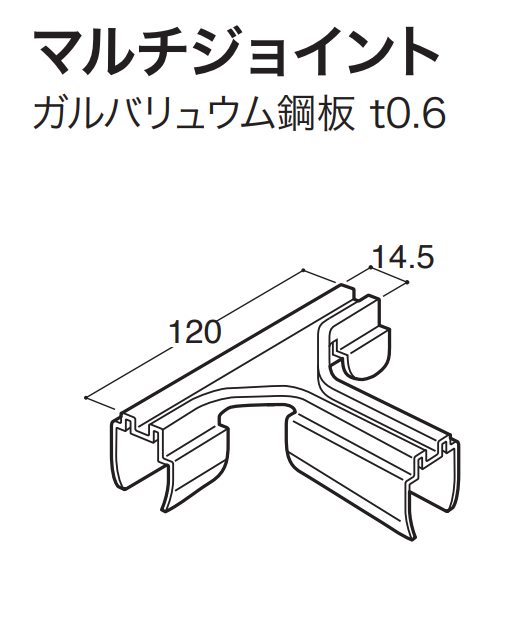

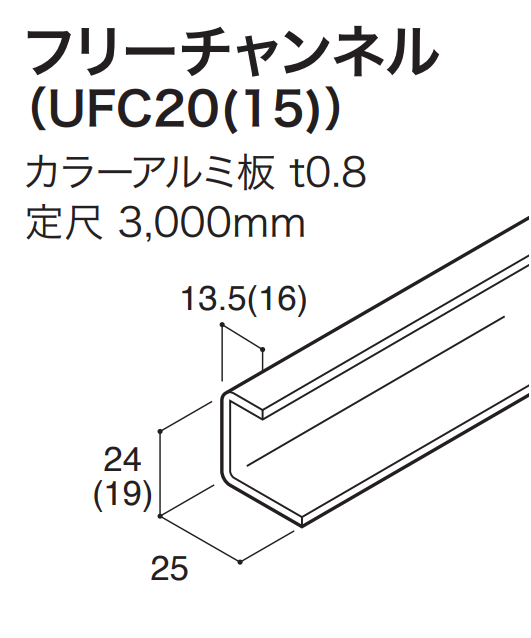

UB System 付属品

※在庫がなくなり次第廃番

点検口

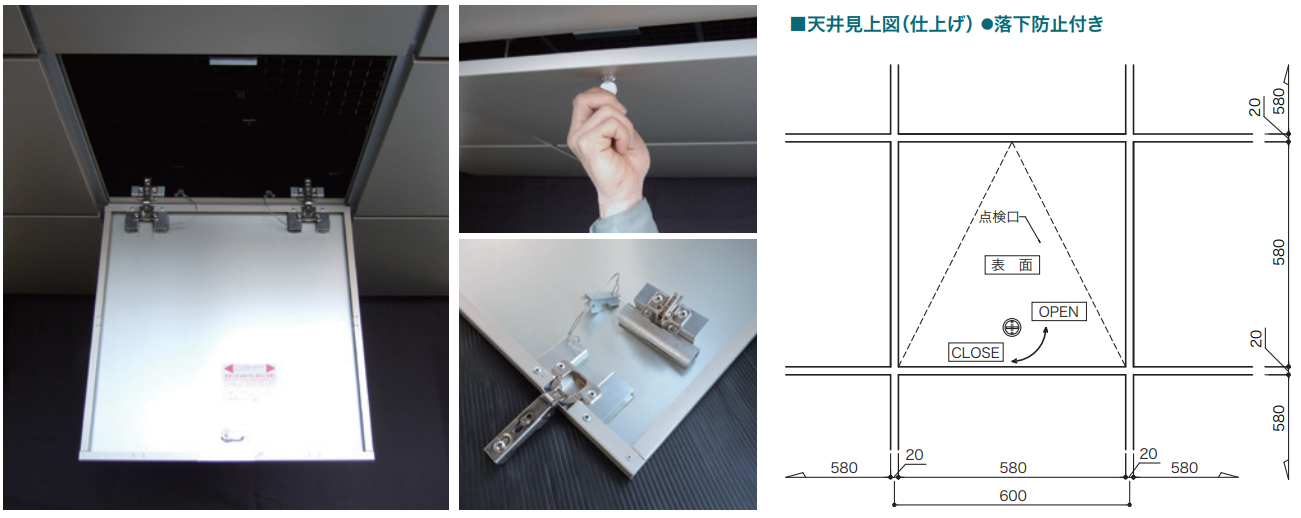

ラッチタイプ

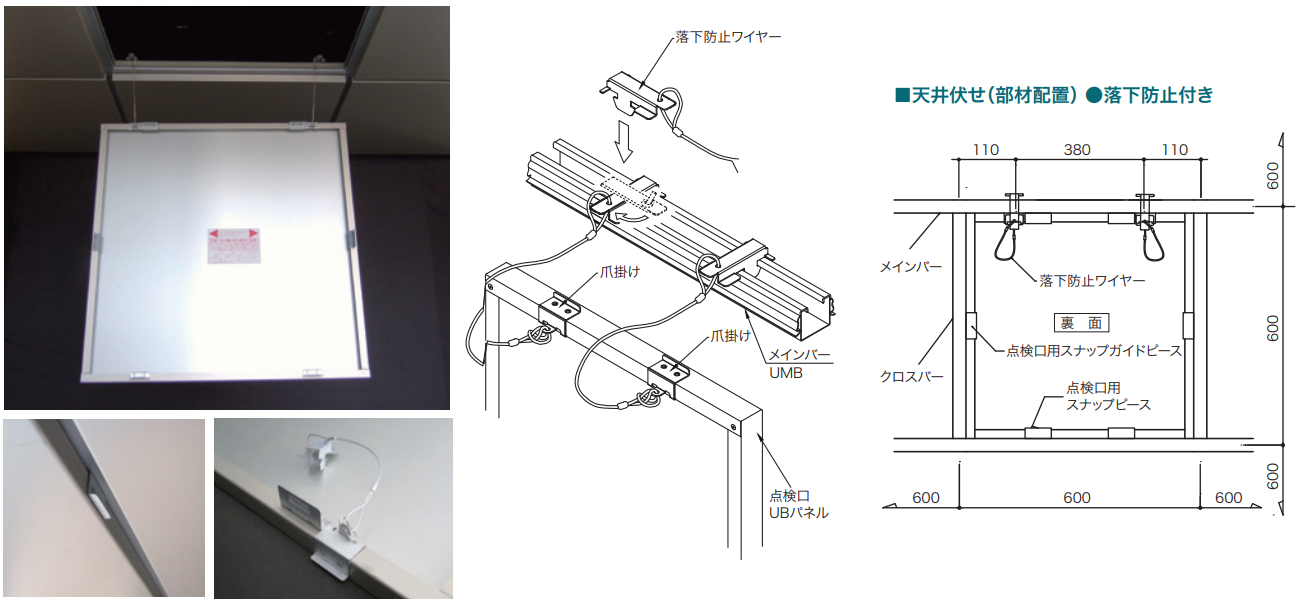

脱着タイプ

バネタイプ

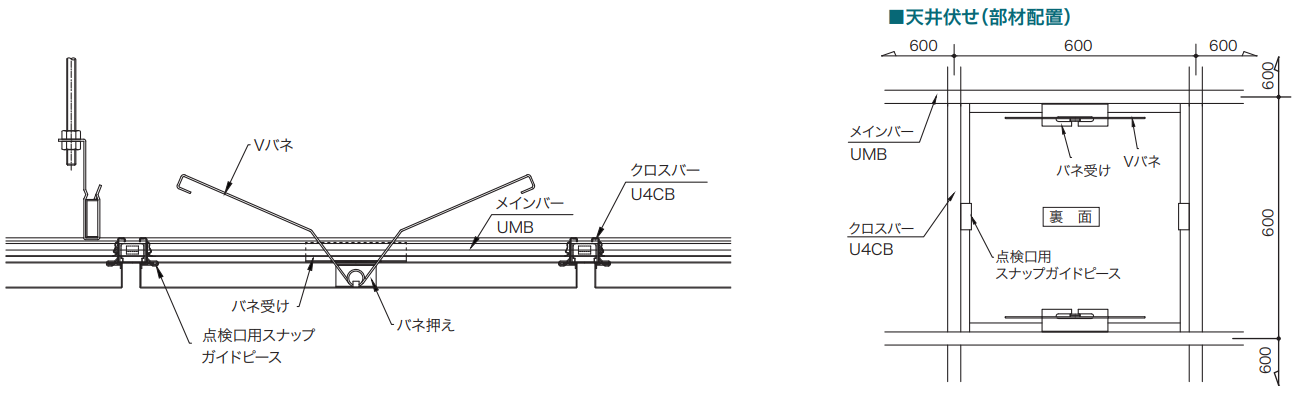

点検口の取り外しをもっと手軽におこないたい。そんなニーズに応えるのがバネタイプです。
専用工具やコインなどの道具を一切使わず、誰でも簡単に取り外しが可能。頻繁に開け閉めする箇所におすすめです。

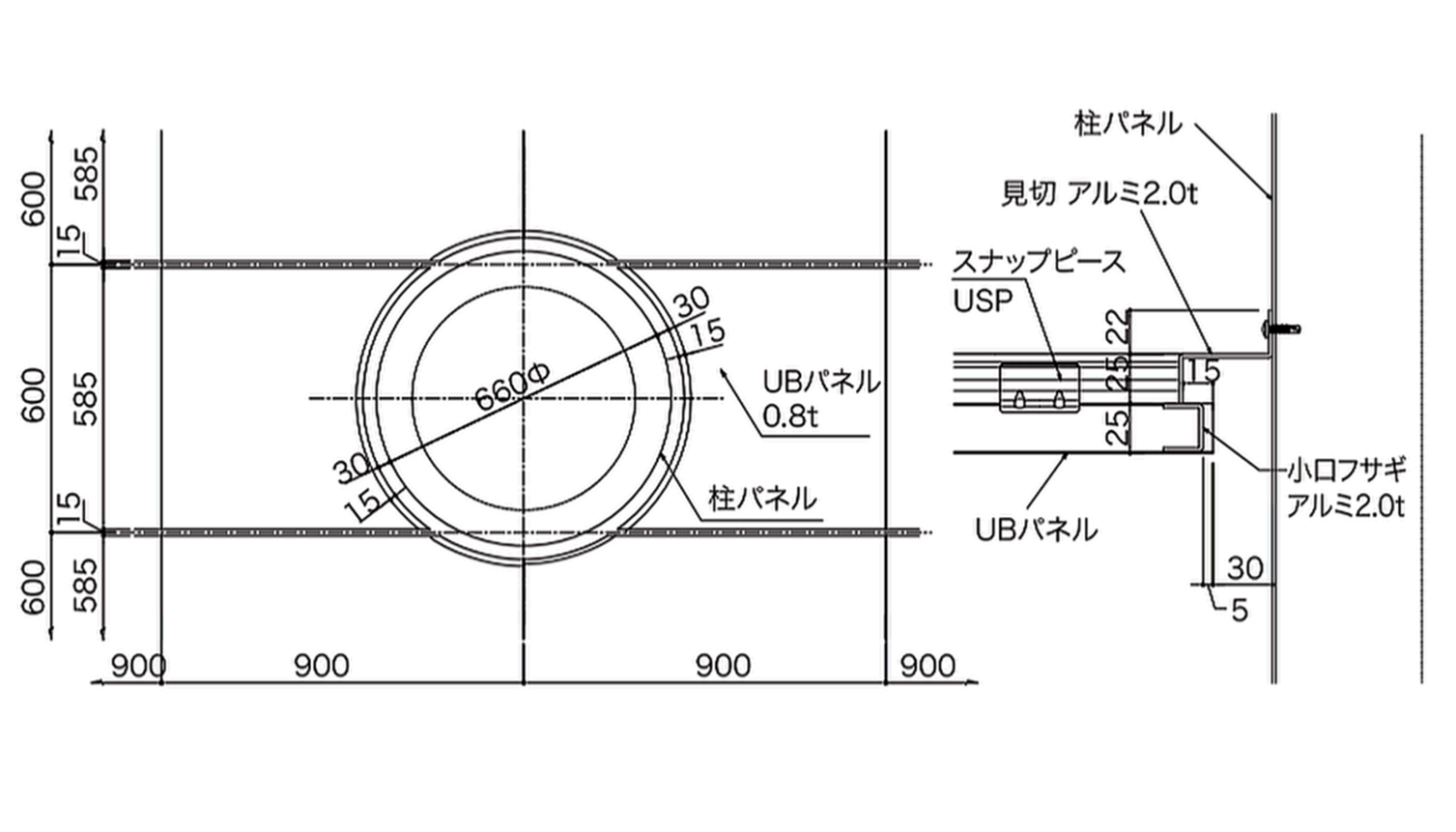

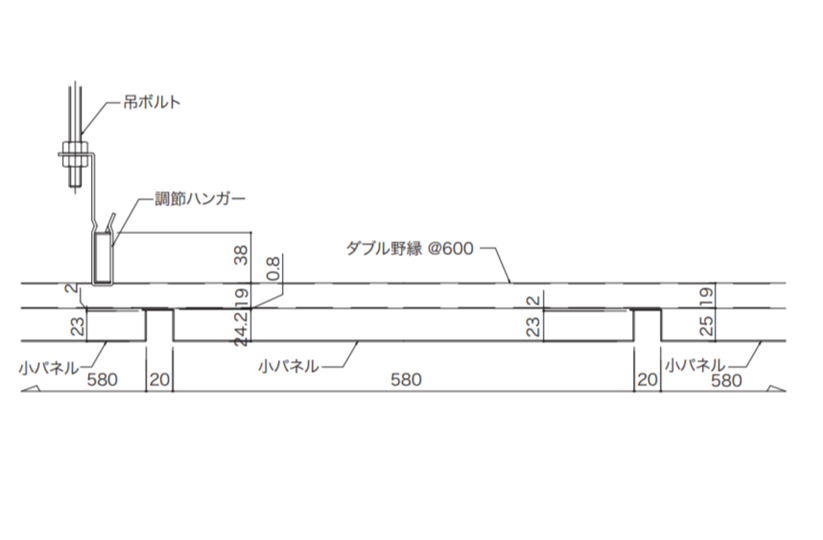

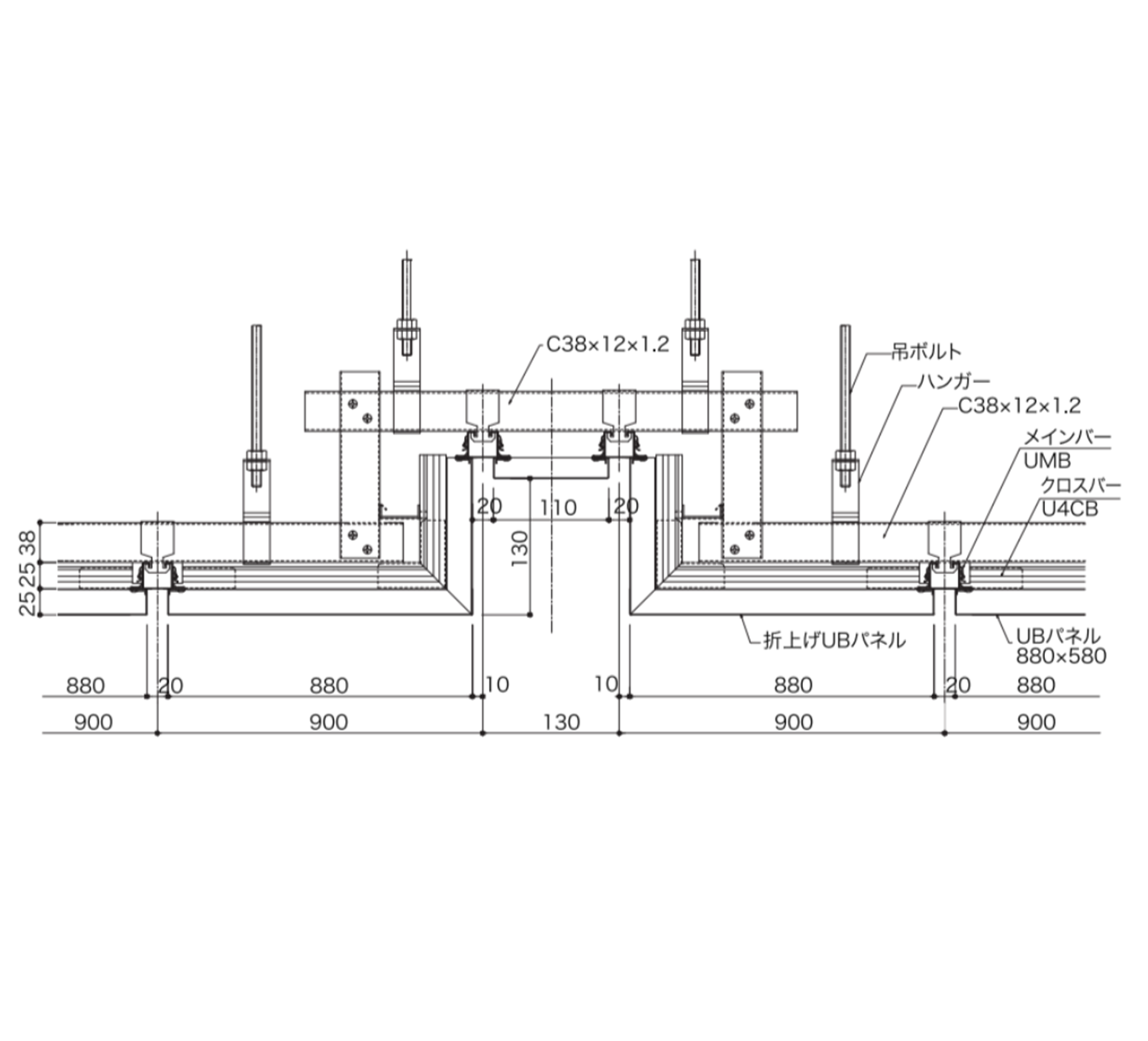

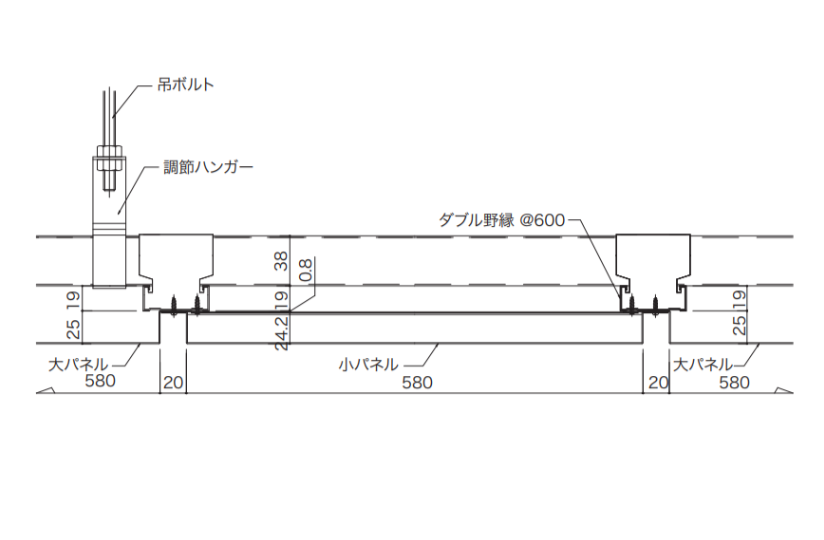

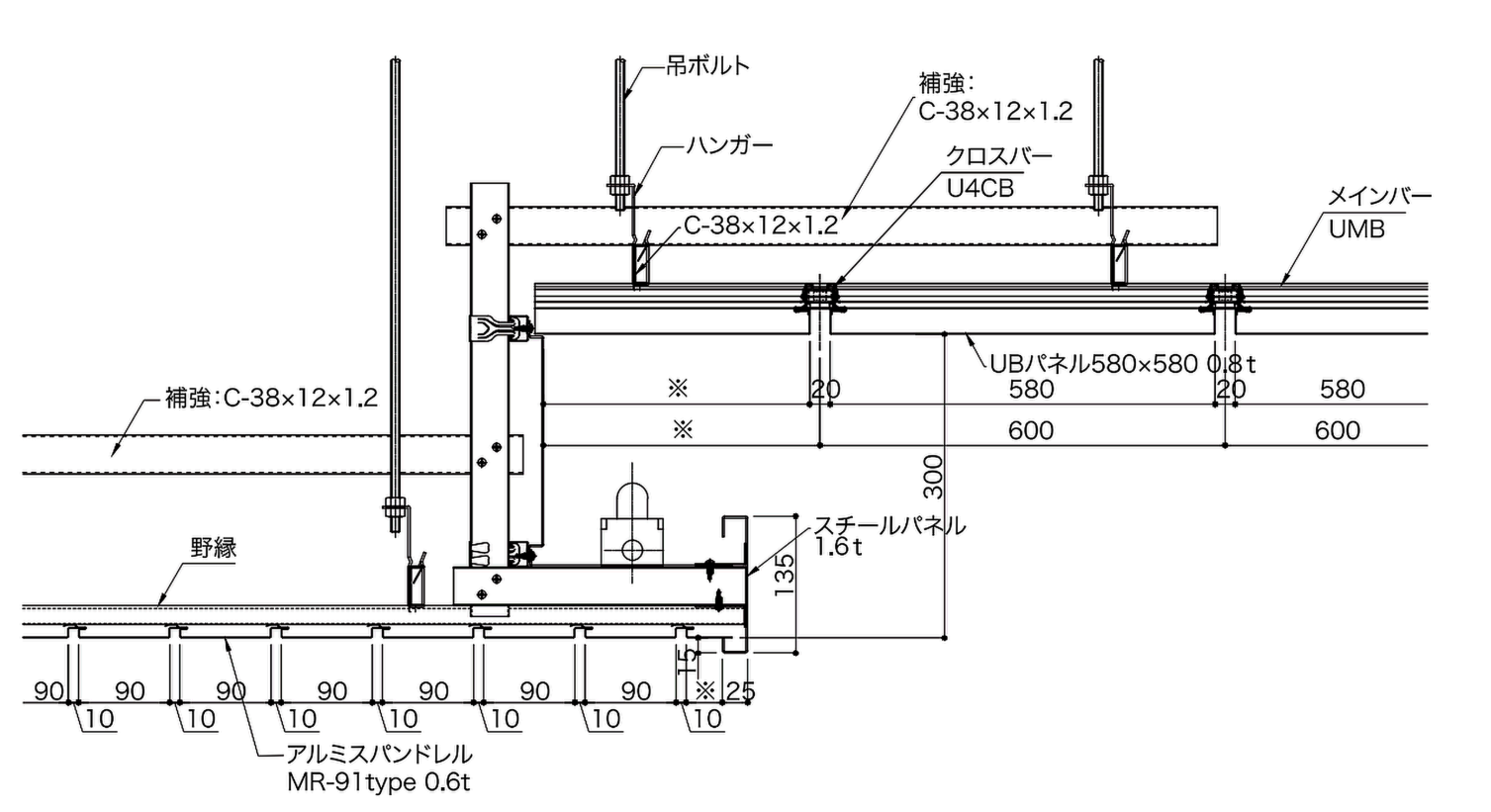

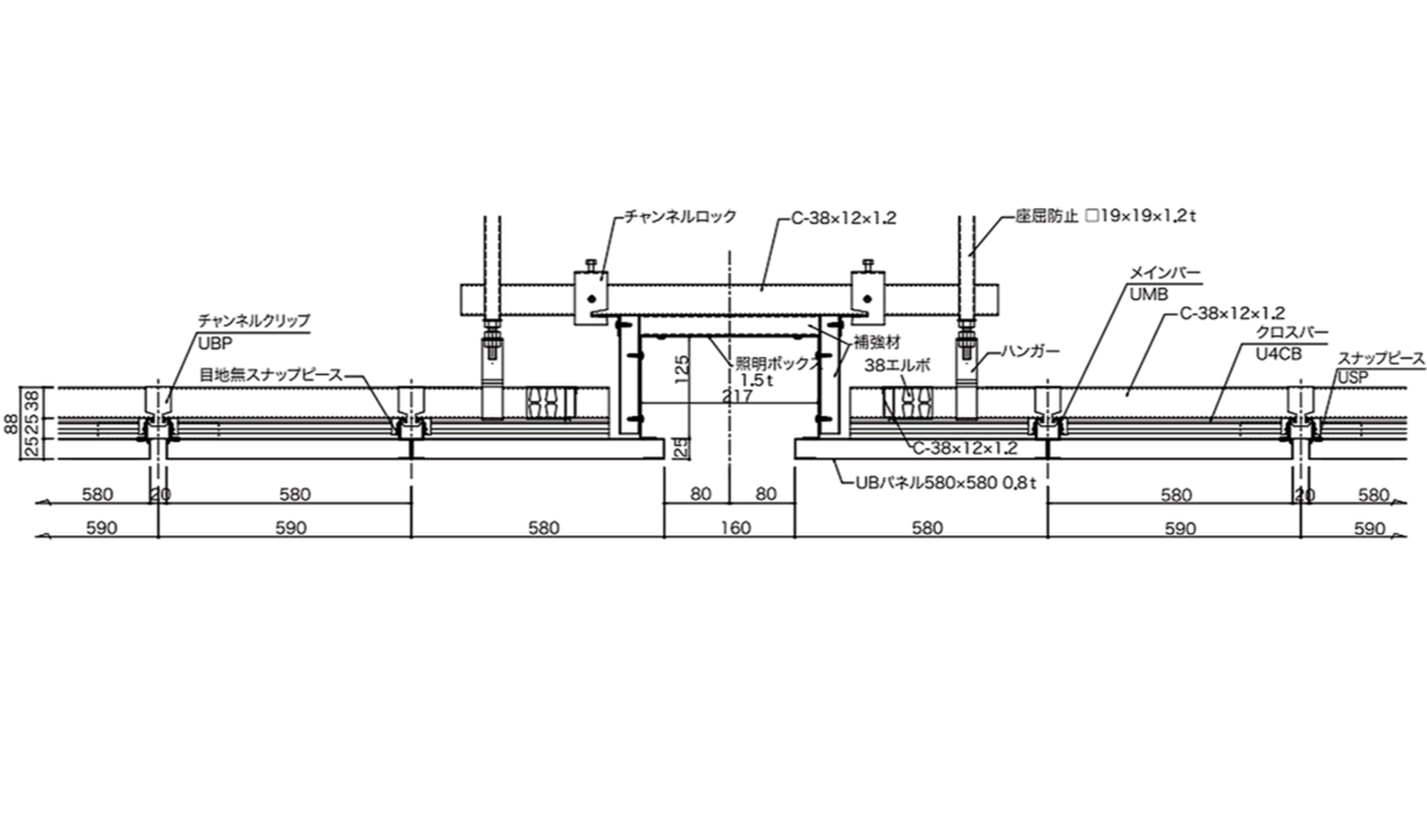

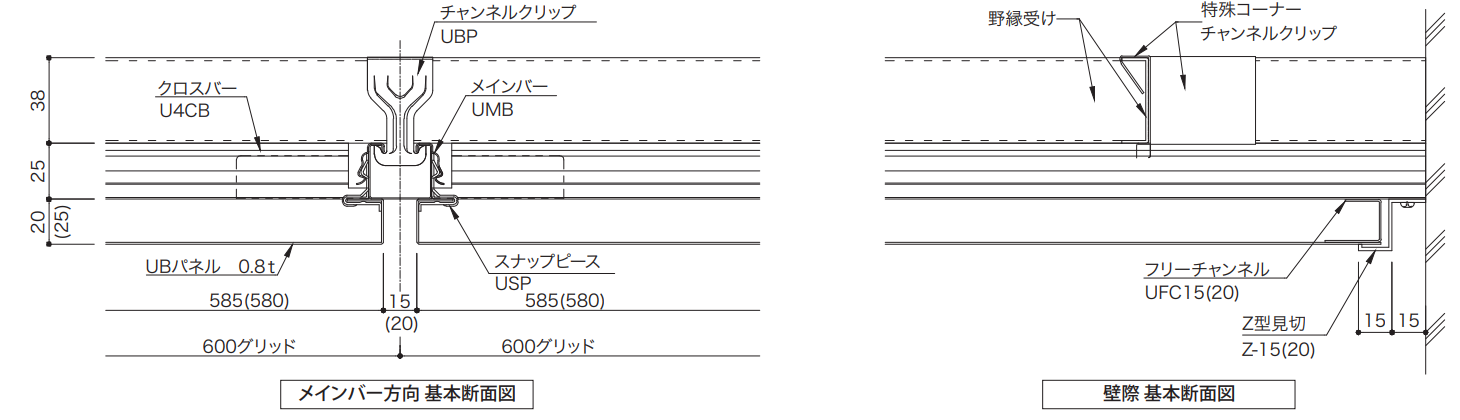

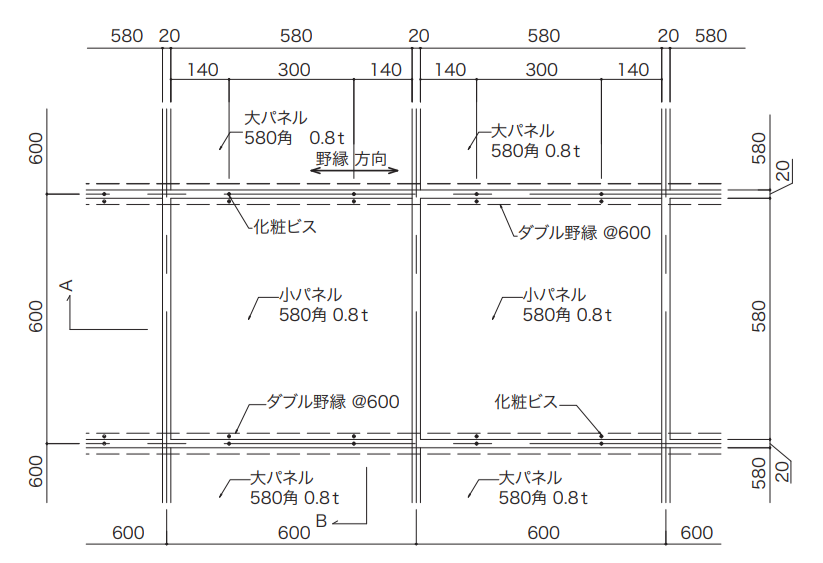

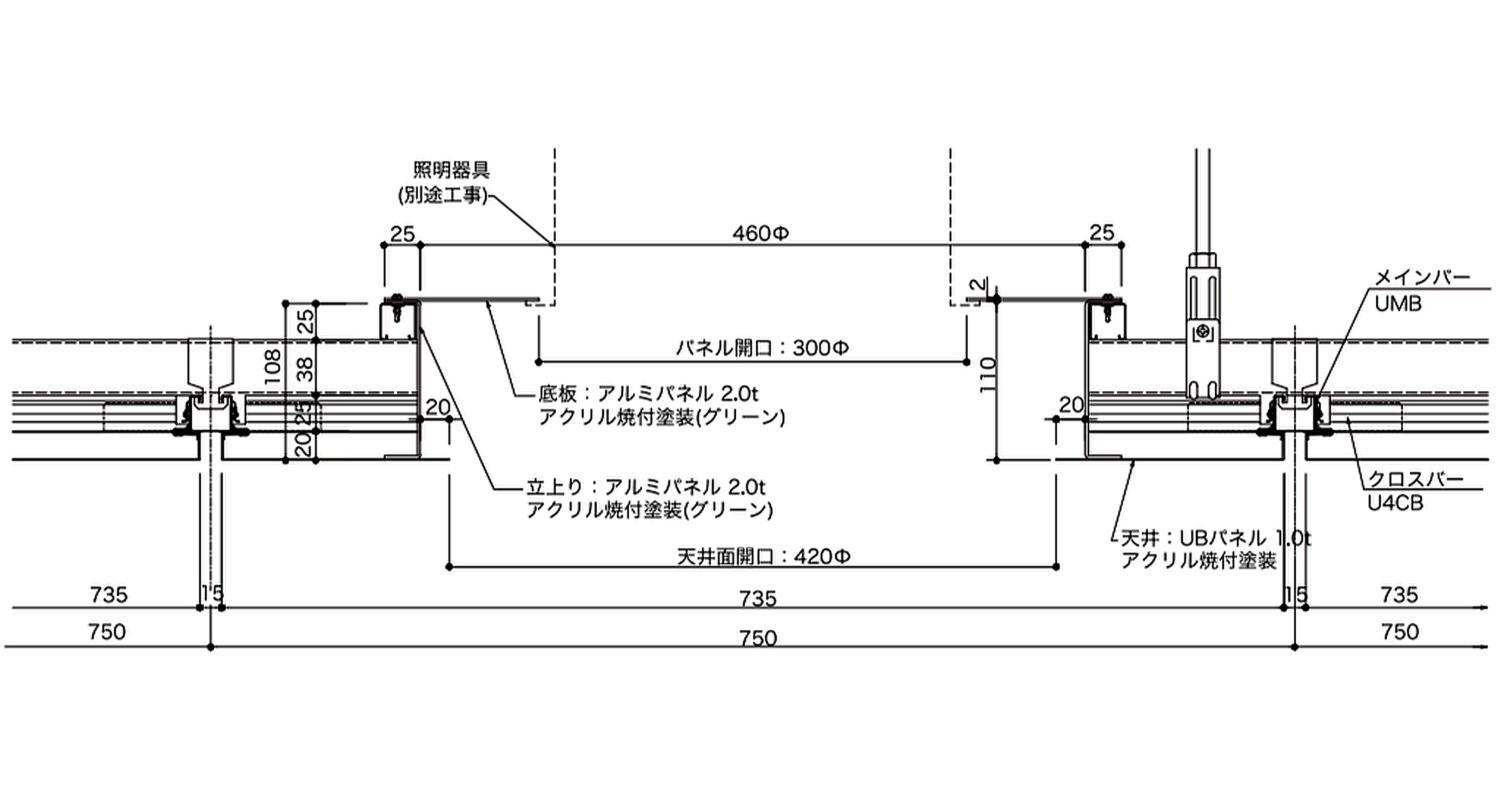

断面納まり図

施工手順

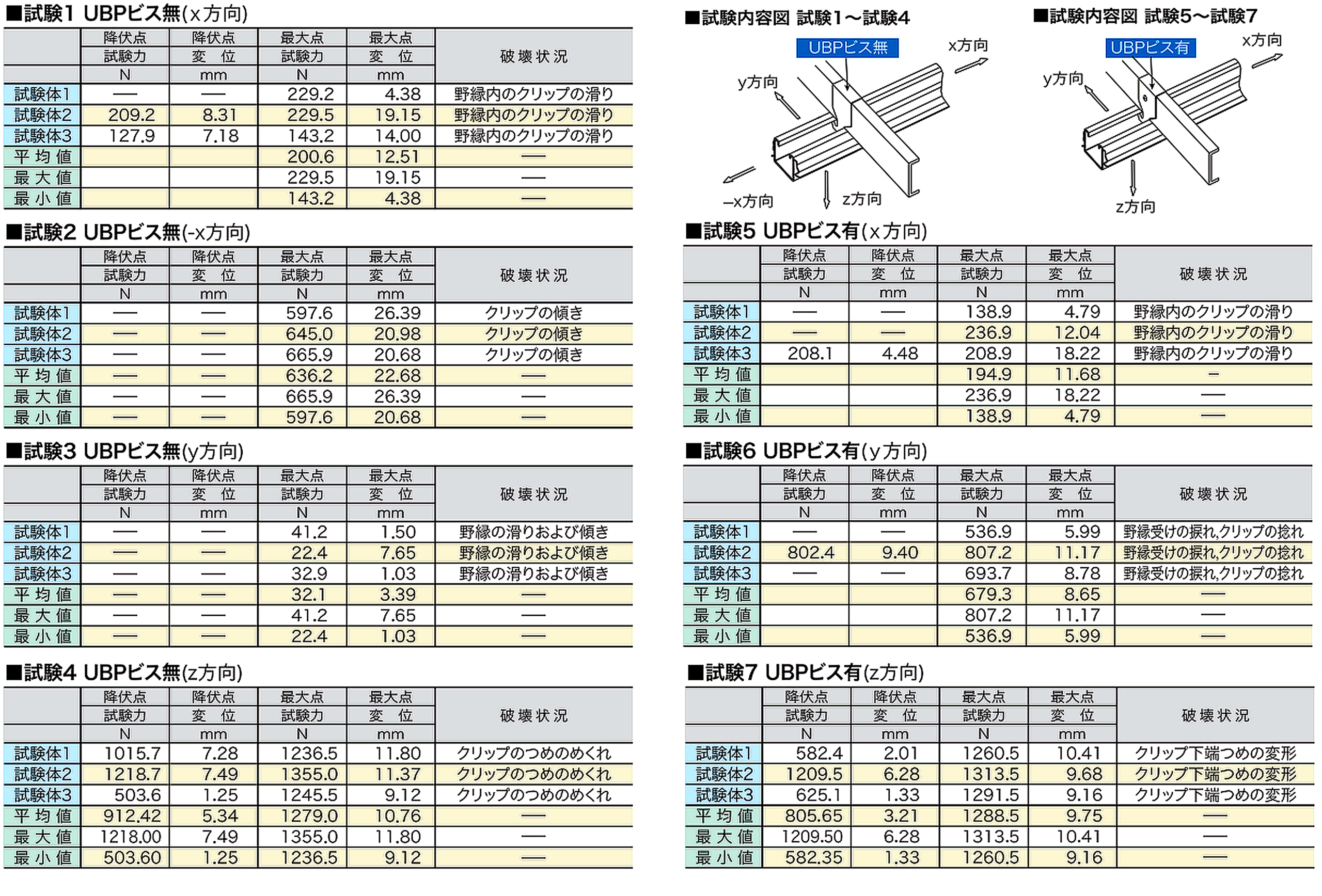

パネル耐震試験

震天井対応システム　業界初 2Gをクリア

地震波による振動試験　G600×600　G600×1800

■試験機関
一般財団法人日本建築総合試験所
■試験体

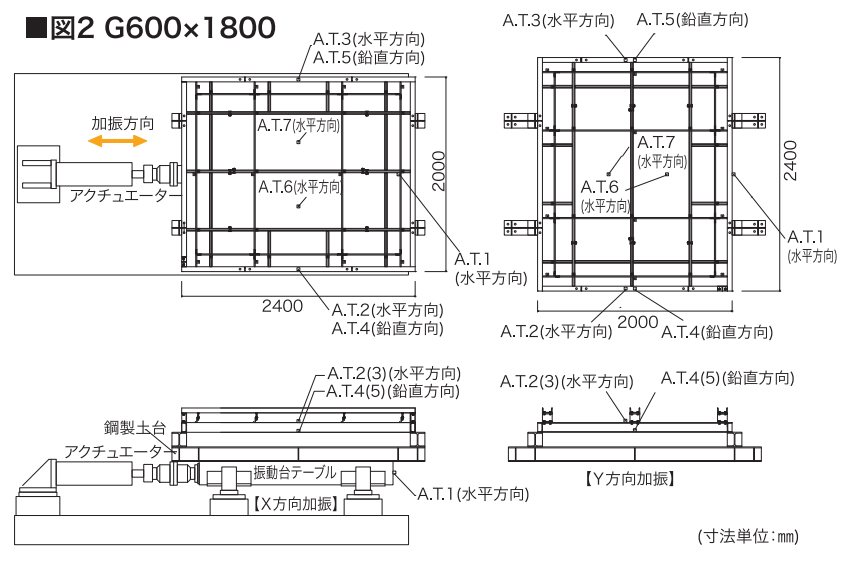

試験体は図1に示すG600×600（天井パネル寸法:580mm×580mm 材質:アルミ板厚:0.8mm）と図2に示すG600×1800（天井パネル寸法:590mm×1,790mm 材質:アルミ･樹脂積層複合材板厚:4.0mm）
■試験方法

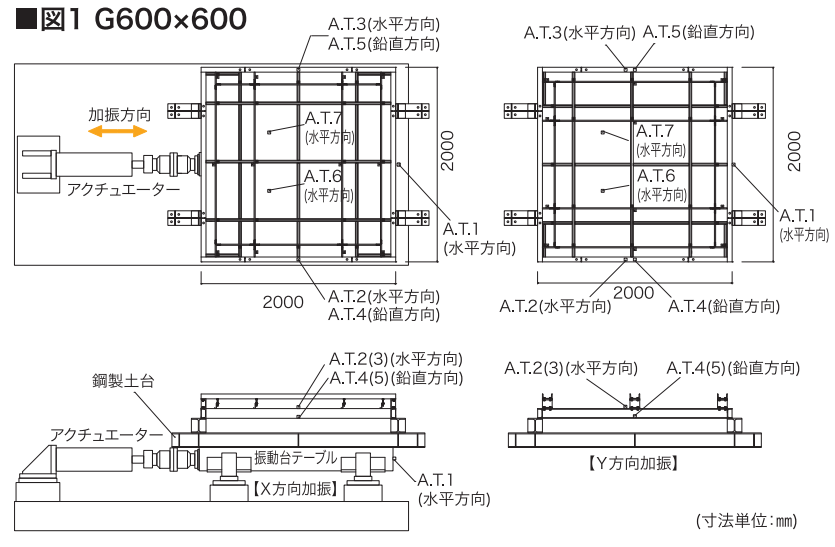

図1に示すように振動台に固定した鋼製土台に試験体鋼製フレームをM16ボルトで固定した。
試験体の設置方向はX方向およびY方向の2種類とした。
■加振方法
入力地震波に神戸NS波および東北NS波を用いて、振動台テーブル（A.T.1）の最大加速度振幅が所定の加速度（2、4、6、8、10m/s²）となるように加振した。
ここで、最大加速度振幅は地震波の正の最大値（max）と負の最大値（min）のうち絶対値の大きい方の値を示す。
入力地震波の神戸NS波とは、1995年1月17日に発生した兵庫県南部地震の神戸海洋気象台で得られたNS成分を、東北NS波とは、1978年6月12日に発生した宮城県沖地震の東北大学で得られたNS成分を示す。
なお、当振動台で最大加速度振幅8m/s²および10m/s²を実現するために、神戸NS波では実地震波の時間軸を1/1.25にした波形を、東北NS波ではそれぞれ1/1.25および1/2にした波形を用いた。
■観察方法
地震波加振試験終了後、試験体の外れ、破損および変形等の状況を目視により観察した。

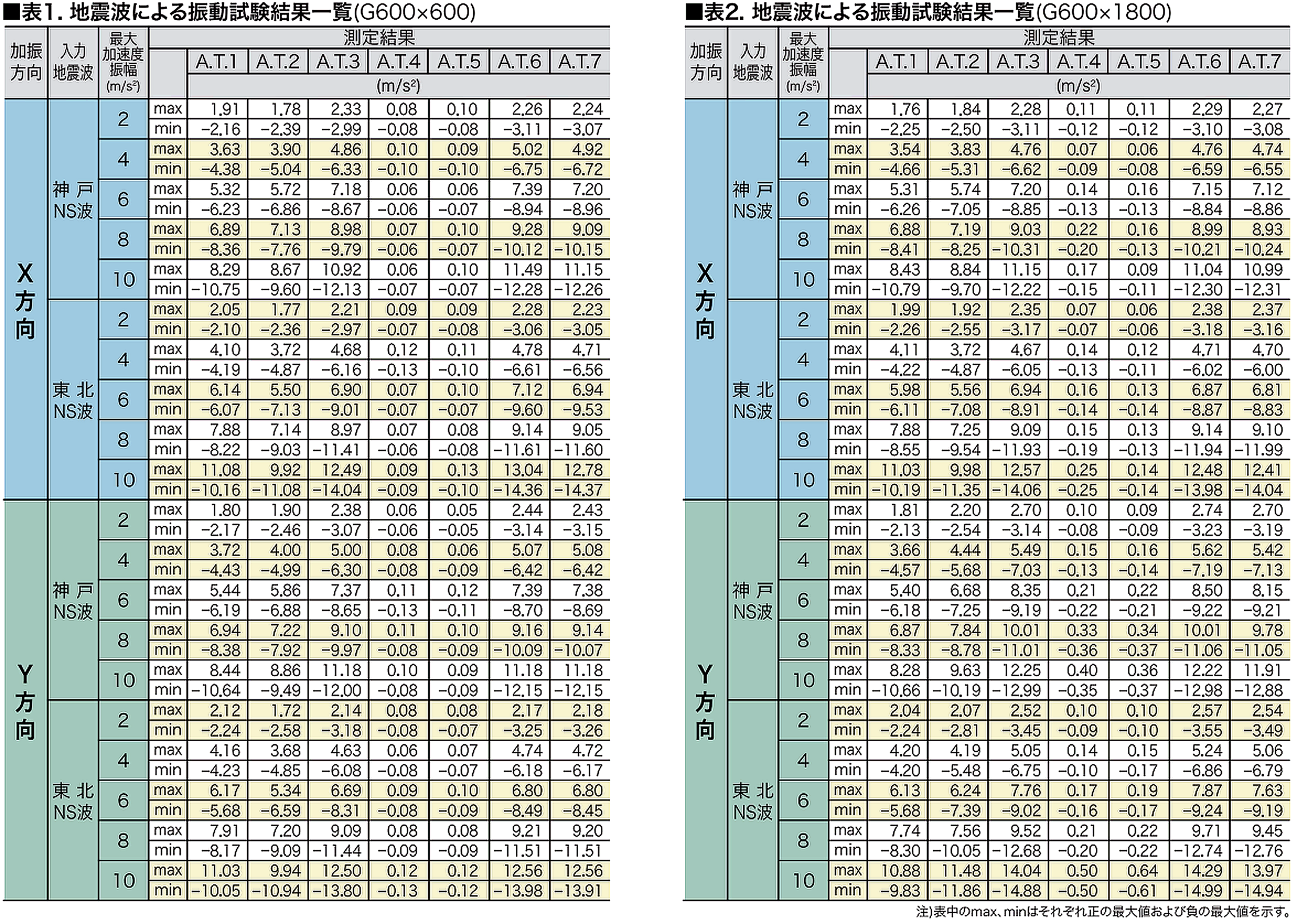

■試験結果
地震波加振試験終了後の目視観察では、いずれの試験体とも加振方向にかかわらず、試験体構成部材の外れ、破損および変形等の異常は認められなかった。

スイープ加振による振動試験　G600×600

■商品名　　

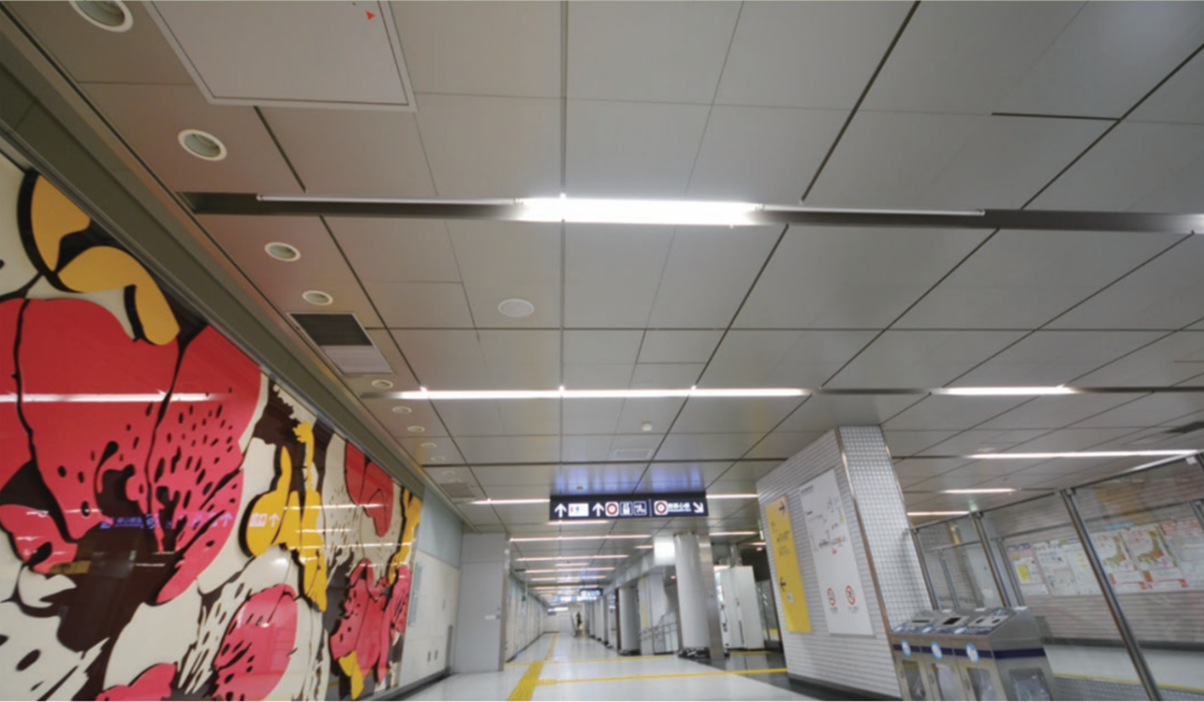

UBシステム天井
■試験機関　
一般財団法人日本建築総合試験所
■試験体　　
G600×600（天井パネル寸法:580mm×580mm 材質:アルミ板厚:0.8mm）
■試験内容　
スイープ加振動による振動検査
■加振方法　

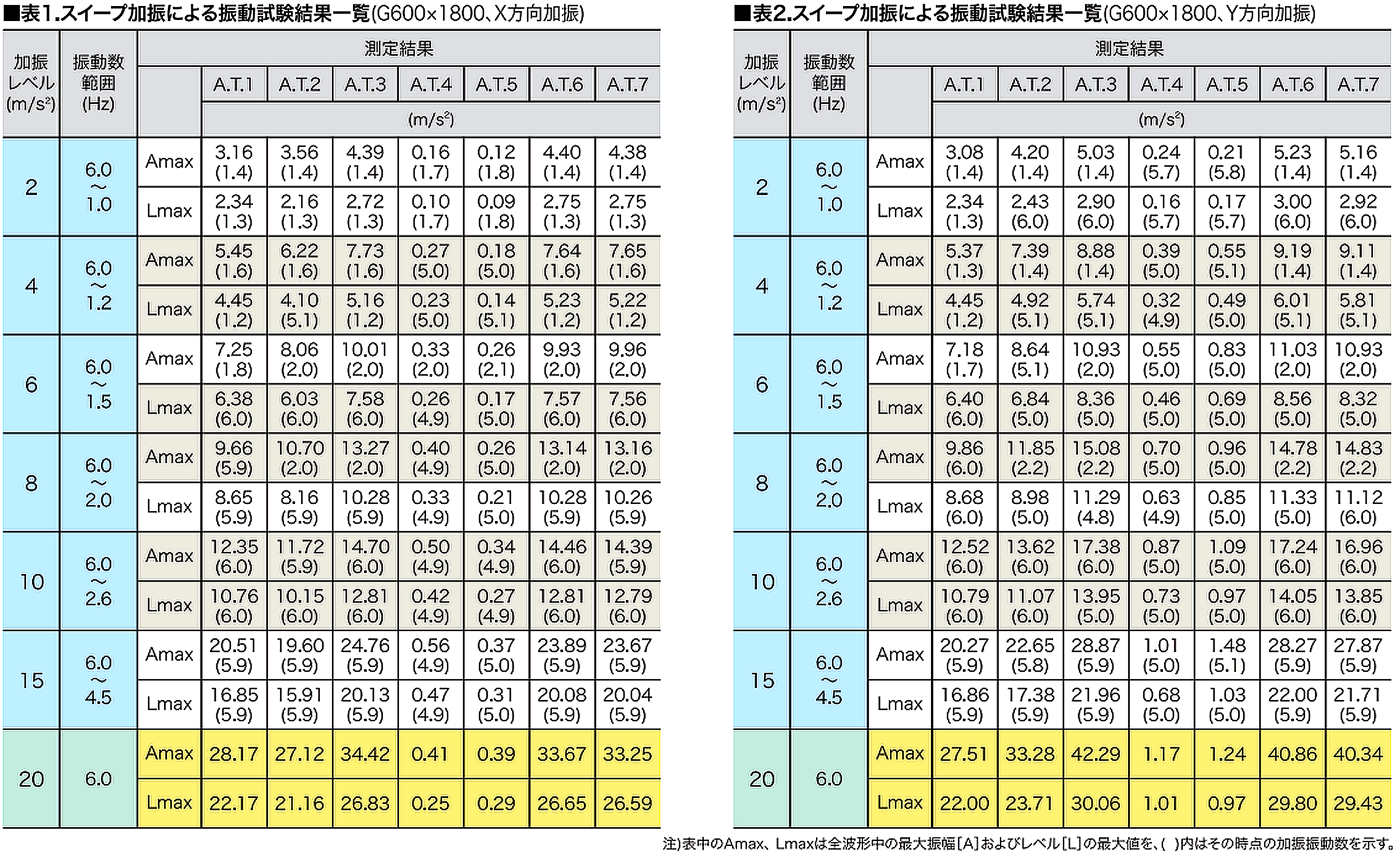

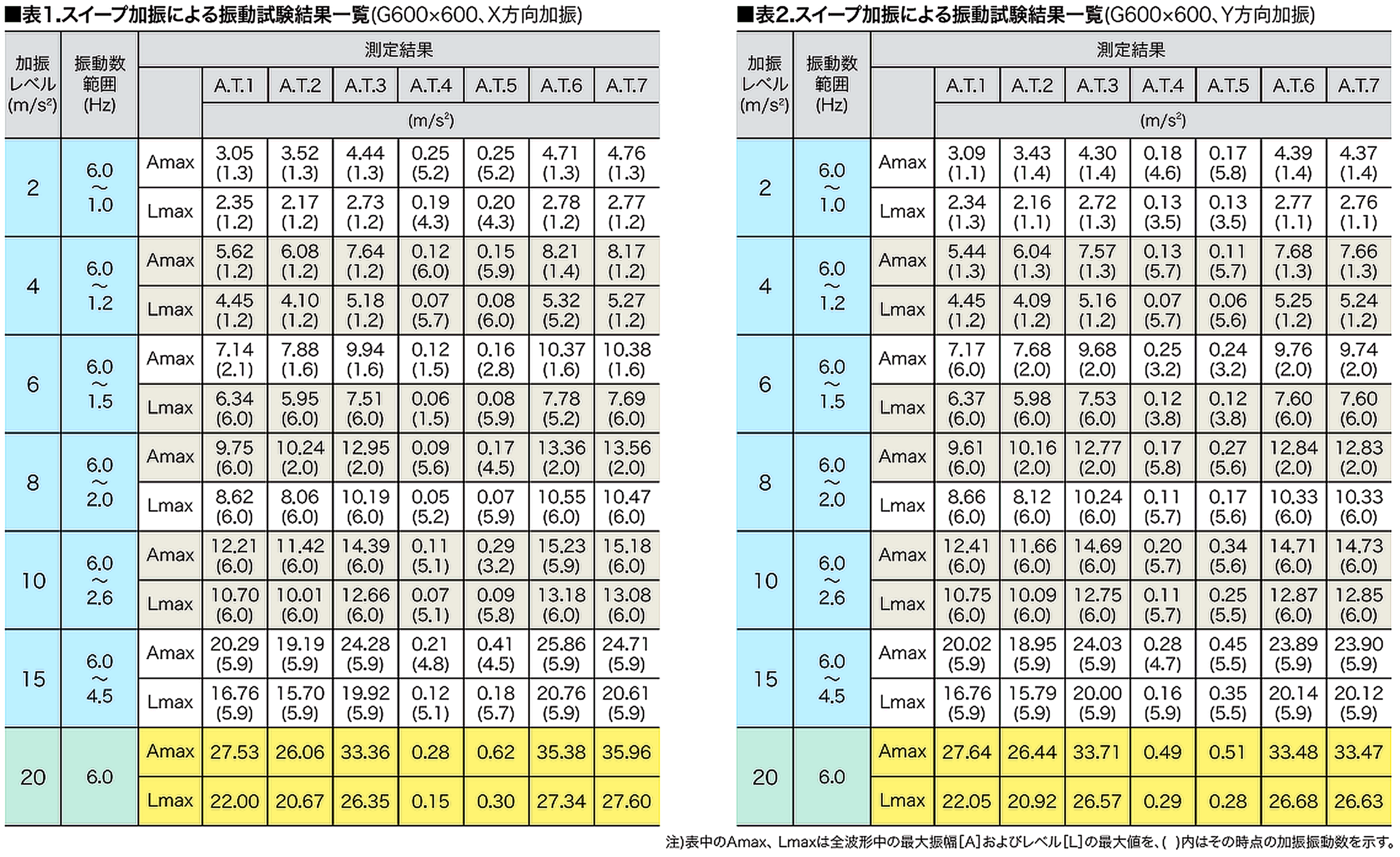

振動台テーブルの加速度が所定の加振レベル（2、4、6、8、10、15、20m/s²）で一定となるように自動振幅調整しながら正弦波によるスイープ加振をおこなった。
スイープ時間は約60秒とした。
ただし、加振レベル20m/s²の場合は振動数6Hzで60秒間の定常加振とした。
